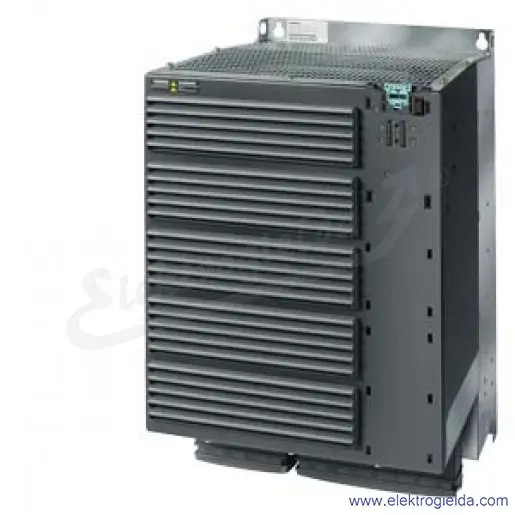

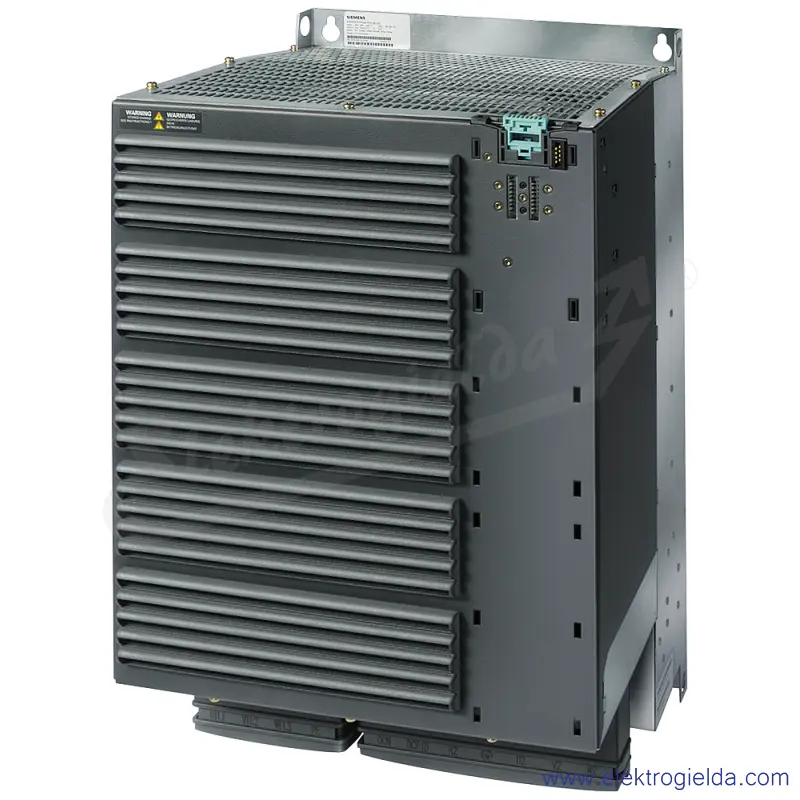

SINAMICS PM250, 3AC 380-480 V, 55,00 kW, IP20 / UL open type, FSF, A

SINAMICS G120 MODUŁ MOCY PM250 Z FILTREM KL. A, MOŻLIWOŚĆ ZWROTU ENERGII DO SIECI 3AC380-480V +10/-10% 47-63HZ MOC WYSOKA PRZECIĄŻ.: 45KW DLA 200% 3S,150% 57S,100% 240S TEMP. OTOCZ. -10 DO +50 ST. C MOC LEKKA PRZECIĄŻ.: 55KW DLA 150% 3S,110% 57S,100% 240S Moduł mocy SINAMICS Moduł mocy PM250 o stopniu ochrony IP20 dla modułowego przekształtnika częstotliwości SINAMICS G120. Moduły mocy przeznaczone są do wielu zastosowań w zakresie ogólnej budowy maszyn. Wytworzona energia hamowania jest zwracana bezpośrednio do sieci (aplikacje czterokwadrantowe - chopper hamowania nie jest wymagany). Moduł mocy PM250 wykorzystuje unikatową na skalę światową technologię zwaną Efficient Infeed Technology. Poprzez zrealizowaną z nią zdolność zwrotu energii w trybie pracy generatorowej (hamowanie elektroniczne) energia jest zwracana do sieci i nie jest rozpraszana przez rezystor hamowania, co oszczędza miejsce w szafie rozdzielczej. Odpada pracochłonny dobór rezystora hamowania jak i odpowiadającego mu oprzewodowania oraz redukowane jest ciepło powstające w szafie. Innowacyjna technologia kluczowania zapewnia niższy poziom wyższych harmonicznych w sieci, ponadto wyeliminowane jest zastosowanie opcjonalnego dławika sieciowego na wejściu sieciowym. A to oszczędza miejsce i nakłady podczas projektowania i zakupu. Dopuszczalne długości przewodów między przekształtnikiem i silnikiem są ograniczone. W celu zastosowania dłuższych przewodów należy podłączyć dławik wyjściowy. Moduł mocy PM250 można także zastosować w aplikacjach dedykowanych dla bezpieczeństwa. W połączeniu z jednostką sterującą typu fail-safe z napędu powstaje napęd Safety Integrated. Moduły mocy PM250 dostępne są w zakresie napięcia trójfazowego między 380 V i 480 V i w wielkościach mechanicznych FSC do FSF. Wielkości mechaniczne FSD do FSF dostępne są z oraz bez zintegrowanego filtra sieciowego klasy A. Dla wielkości mechanicznej FSC ze zintegrowanym filtrem sieciowym klasy A w celu uzyskania klasy B dostępny jest dodatkowy filtr do montażu pod modułem. Moduły mocy PM250 ze zintegrowanym filtrem sieciowym klasy A można podłączyć do sieci TN, natomiast moduły bez zintegrowanego filtra sieciowego można podłączyć do uziemionej sieci TN/TT oraz nieuziemionej sieci IT. W celu oprzewodowania jednostki sterującej oraz modułu mocy zgodnie z EMC dostępne są płyty ekranujące oraz zestawy podłączeniowe ekranu. SINAMICS - po prostu więcej napędu.
