Rodzaj połączenia elektrycznego dla obwodu pomocniczego i sterowania
1Połączenie śrubowe
Stopień ochrony (IP)
1IP20
Stopień ochrony (NEMA)
1Inne
Szerokość [mm]
1135 mm
Wysokość [mm]
168 mm
Znamionowa moc pracy dla AC-3, 400 V [kW]
17.5 kW
Znamionowy prąd pracy Ie dla AC-3, 400 V [A]
116 A

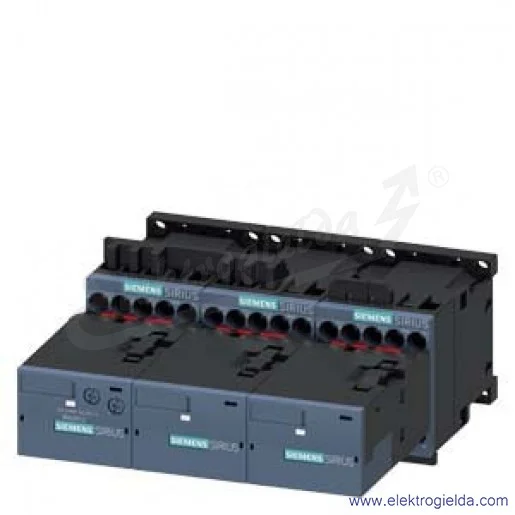

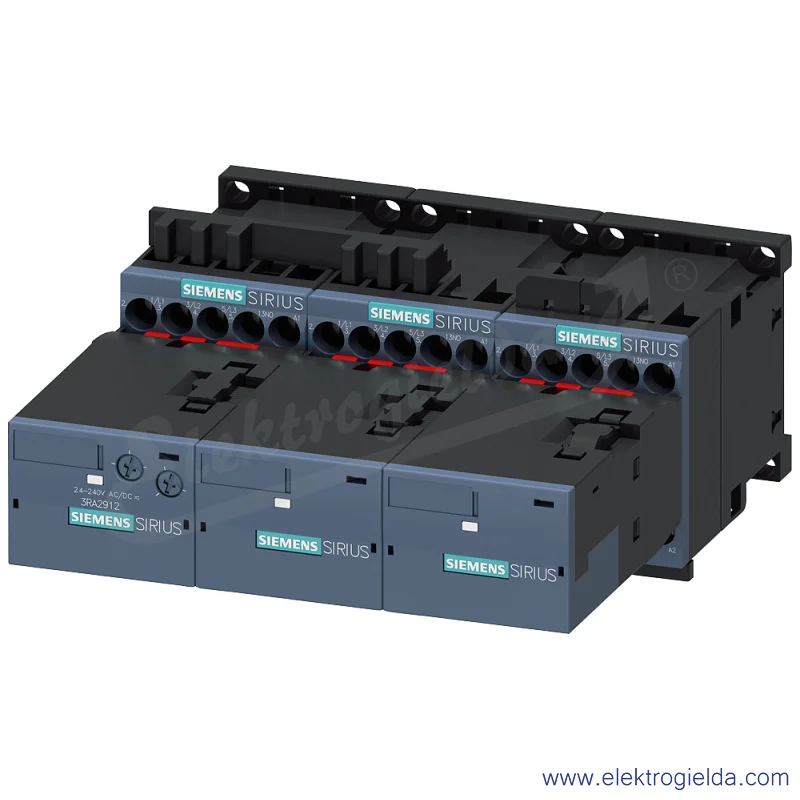

Opis produktu

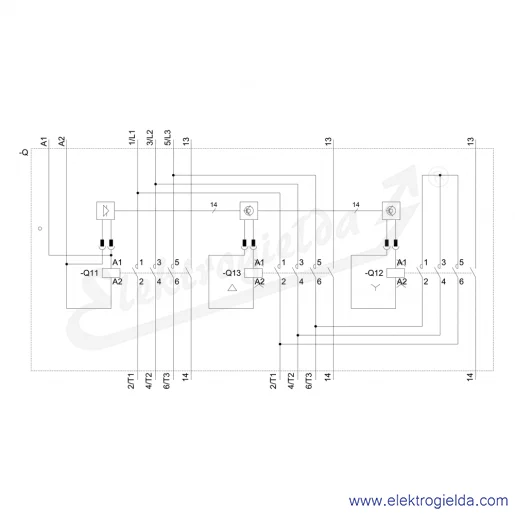

układ gwiazda-trójkąt AC-3, 7,5 kW/400 V, AC 230 V 50/60 Hz, 3-biegunowy, wielkość S00 przyłącze śrubowe elektryczna i mechaniczna blokada zintegrowane 3 NO Układ gwiazda-trójkąt 3RA24 jest to sprawdzona i montowana wstępnie kombinacja złożona z trzech styczników 3RT2, które są już okablowane w sposób gotowy, jak również zablokowane mechanicznie i elektrycznie. Dodatkowy moduł funkcyjny ze zintegrowaną logiką sterowania oraz programowaniem czasowym zastępuje kompletne okablowanie w obwodzie sterowniczym. Są one odporne na warunki klimatyczne, dopuszczone na całym świecie (np. IEC i UL/CSA) oraz IE3/IE4 ready. Układy gwiazda-trójkąt 3RA24 są dostępne z uruchamianiem AC i DC w wielkościach od S00 do S3. Oferowane są w technice przyłączy śrubowych i sprężynowych do montażu na szynie montażowej lub mocowania śrubami. Ponadto dostępne są warianty do połączenia z IO-Link lub z interfejsem AS-i. Akcesoria do styczników 3RT2 są takie same dla wszystkich wielkości i można ich używać również do kombinacji styczników. Układy gwiazda-trójkąt 3RA24 zastępują sprawdzoną serię 3RA14. Prosty, efektywny, zawsze aktualny - modułowy system SIRIUS.
