Rodzaj połączenia elektrycznego dla obwodu pomocniczego i sterowania
1Zacisk sprężynowy
Rodzaj układu rozruchowego
1Inne
Stopień ochrony (IP)
1IP20
Stopień ochrony (NEMA)
1Inne
Szerokość [mm]
145 mm
Wysokość [mm]
1230 mm
Z bezpiecznikiem
1NIE
Z transformatorem
1NIE
Z wyzwalaczem zwarciowym
1TAK
Zabezpieczenie przeciążeniowe z kompensacją temperaturowa
1TAK
Zakres nastawy wyzwalacza przeciążeniowego [A]
10.35 do 0.5
Znamionowa moc pracy dla AC-3, 400 V [kW]
1120 kW
Znamionowy prąd pracy Ie [A]
10.5 A
Znamionowy prąd pracy dla AC-3, 400 V [A]
10.5 A
Znamionowy warunkowy prąd zwarciowy, koordynacja typ 1, 480 Y/ 277 V [A]
165000 A
Znamionowy warunkowy prąd zwarciowy, koordynacja typ 1, 600 Y/ 347 V [A]
130000 A
Znamionowy warunkowy prąd zwarciowy, koordynacja typ 2, 230 V [A]
1150000 A
Znamionowy warunkowy prąd zwarciowy, koordynacja typ 2, 400 V [A]
1150000 A

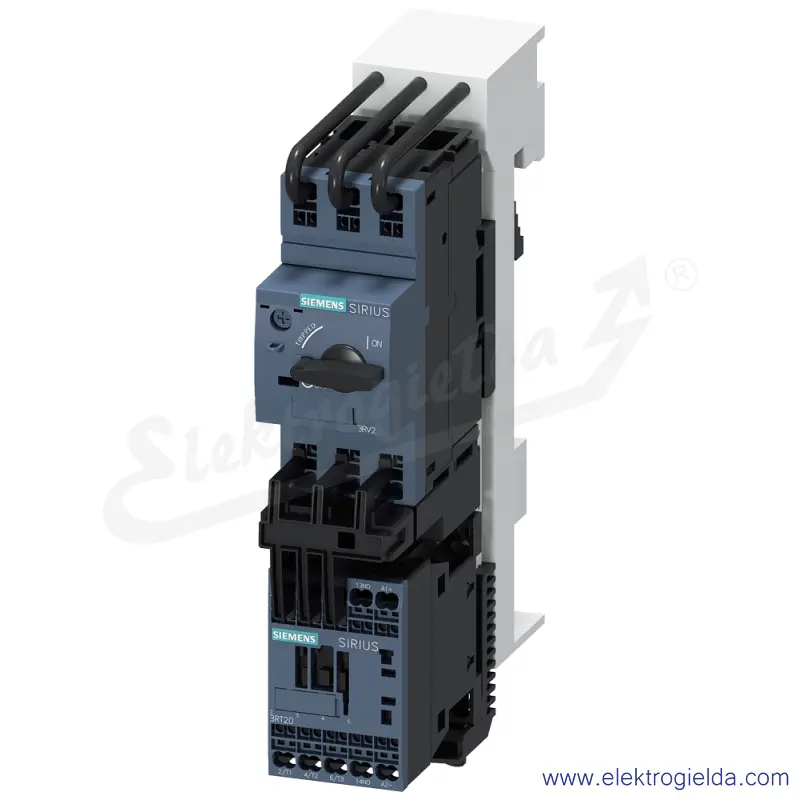

Opis produktu
Odgałęzienie odbiornika technika bezbezpiecznikowa, rozruch bezpośredni AC 400 V, wielkość S00 0,35...0,50 A DC 24 V przyłącze sprężynowe do systemów szyn zbiorczych 60 mm (spełniona też koordynacja typ 1) koordynacja typ 2, Iq = 150 kA 1NO (stycznik) długość adaptera 200 mm Rozrusznik bezpośredni 3RA21 jest to sprawdzona i montowana fabrycznie kombinacja wyłącznika 3RV2 oraz stycznika 3RT2, które są już okablowane w sposób gotowy, jak również połączone mechanicznie i elektrycznie. Są one odporne na warunki klimatyczne, dopuszczone na całym świecie (np. IEC i UL/CSA) oraz IE3/IE4 ready. Odgałęzienia odbiorników 3RA2 są wyposażone w funkcję uruchamiania AC i DC i dostępne w przypadku wielkości S00, S0 i S2 z zakresami ustawień od 0,14 do 65 A. Są one oferowane z techniką przyłączy śrubowych lub sprężynowych do montażu na szynie montażowej, mocowanie śrubami i montażem na szynach zbiorczych 60 mm. Ponadto oferujemy ponad 40 000 innych sprawdzonych kombinacji poszczególnych urządzeń do ochrony, przełączania i uruchamiania najróżniejszych zastosowań do 630 A. Wszystkie akcesoria do wyłączników 3RV2 i styczników 3RT2 są takie same dla wszystkich wielkości i można ich używać również do odgałęzień odbiorników. Opcjonalny system zasilania SIRIUS 3RV29 (do S00 i S0) redukuje w znacznym stopniu nakłady związane z okablowaniem. Odgałęzienia odbiornika 3RA21 zastępują sprawdzoną serię 3RA11. Prosty, efektywny, zawsze aktualny - modułowy system SIRIUS.
