Przekaźnik miniaturowy RM96-1011-35-1024 1P 24VDC do obwodów drukowanych i gniazd

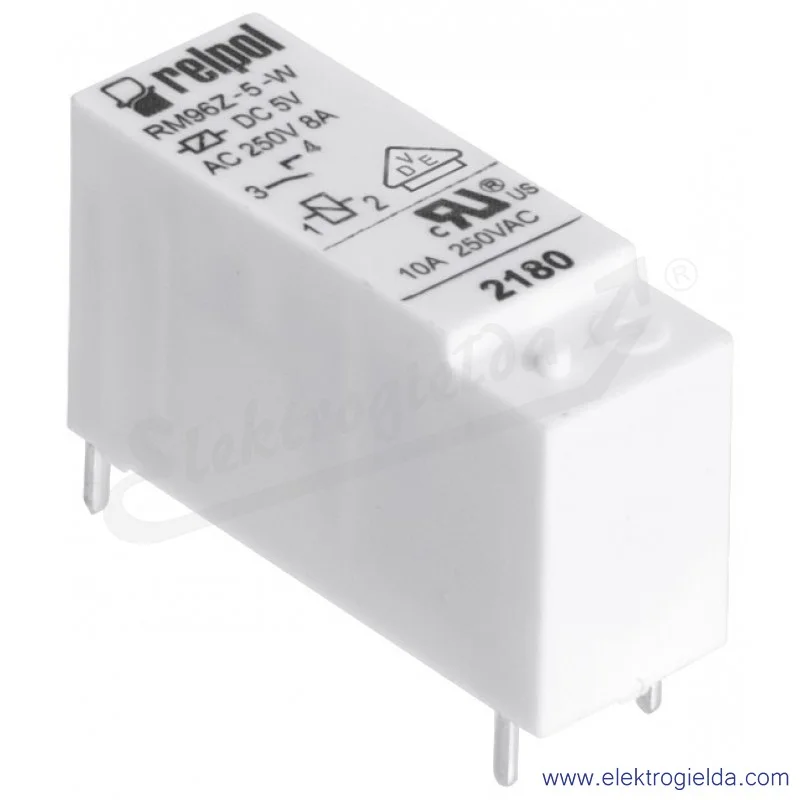

Zdjęcie produktu
  • Zdjęcie produktu
Drukuj
Numer katalogowy: 301100
Producent: Relpol S.A.
Kod EAN: 5900005019425
Ilość
Minimalna ilość sprzedaży to 1 sztuka
Produkt wycofany
Stan magazynowy:0 szt.
Numer katalogowy:Nr.kat.:301100
Stan magazynowy: 0 szt.
Czas wysyłki: Wycofany
Numer katalogowy: Numer katalogowy: 301100
Producent: Relpol S.A.
Kod EAN: 5900005019425
Minimalna ilość jednostek miary do kupienia: Min. ilość jedn. miary: 1 szt.
Producent:
Numer katalogowy producenta: 301100
Jednostka miary: szt.
Minimalna ilość sprzedaży: 1
Dane techniczne
Producent:
Głębokość [mm]
130 mm
Kompletny z gniazdem
1NIE
Liczba styków przełącznych
11
Liczba styków rozwiernych
10
Liczba styków zwiernych
10
Materiał pokrycia styków
1Srebro
Materiał styków
1Stop srebra i tlenku kadmu (AgCdO)
Polaryzacja napędu
1Niespolaryzowany
Prąd znamionowy [A]
18 A
Rodzaj napięcia sterowania
1DC
Rodzaj połączenia elektrycznego
1Złącze PCB
Rodzaj styku
1Pojedynczy
Stopień ochrony (IP)
1IP67
Szerokość [mm]
110 mm
Tryb przełączania napędu
1Monostabilny
Wysokość [mm]
116.2 mm
Z odłączalnymi zaciskami
1NIE
Z wymuszonym prowadzeniem styku
1NIE
Ze wskaźnikiem LED
1NIE
Znamionowe napięcie sterowania Us dla AC 50 Hz [V]
10 V
Znamionowe napięcie sterowania Us dla AC 60 Hz [V]
10 V
Znamionowe napięcie sterowania Us dla DC [V]
124 V
Opis produktu
Przekaźnik elektromagnetyczny, miniaturowy, do obwodu drukowanego i gniazda wtykowego. Wysokość 16,2 mm. Wyjście: 1P - jeden zestyk przełączny - wyprowadzenia: 11(4)-12(3)-14(5); AC1 - 8 A / 250 V; DC1 - 8 A / 24 V. Wejście / cewka - wyprowadzenia: A1(1) - A2(2), napięcie zasilania Un - 5 V DC. Wymiary: 28 x 10 x 16,2 mm. IP 67. Materiał styków: AgSnO2. Opcje montażu gniazd: ES32 - montaż na szynie 35 mm lub przykręcane do płyty jedną śrubą M3.
Pliki do pobrania

Certyfikat(52.96k)

Karta produktu(2.24M)
