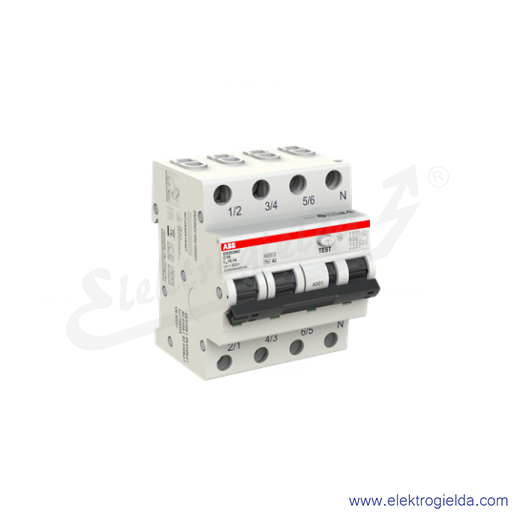

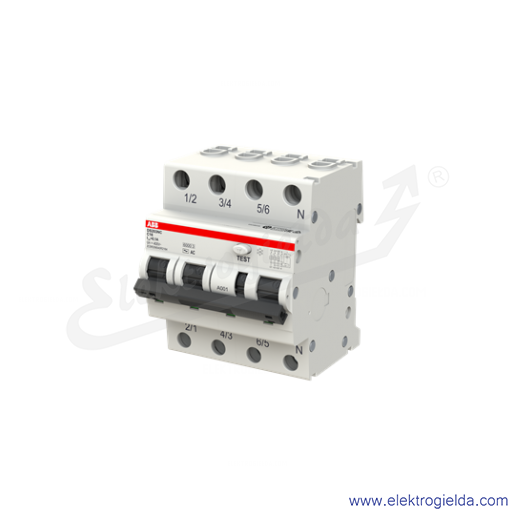

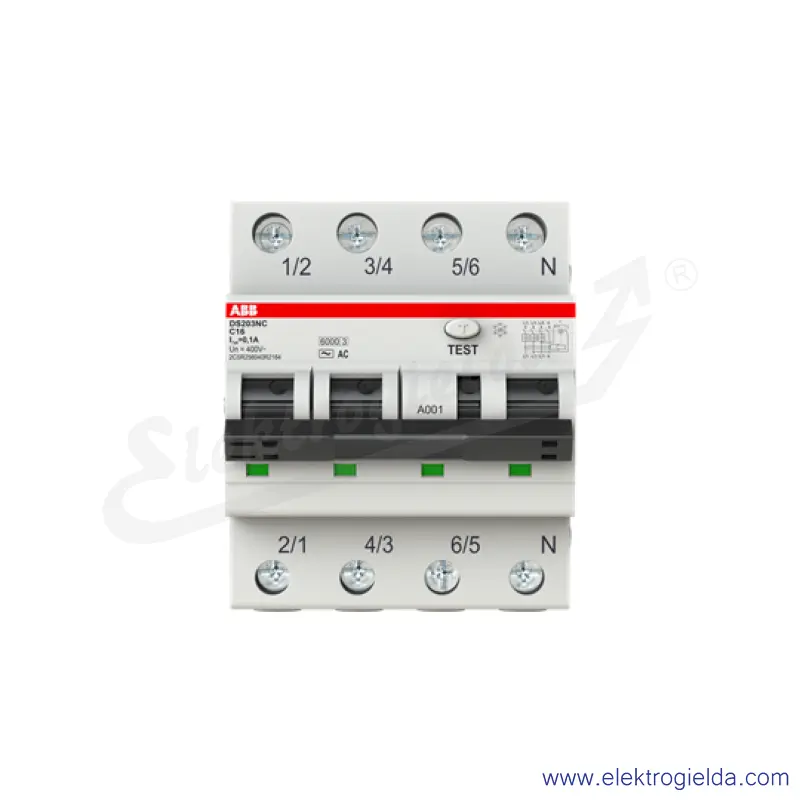

DS203NC C16 AC100 Wył. różn.-prąd. z blokiem nadmiarowym
Producent:
Numer katalogowy producenta:
2CSR256040R2164
Jednostka miary:
szt.
Minimalna ilość sprzedaży:
1
- Producent:
- Charakterystyka wyzwalania
- C
- Czułość
- AC
- Częstotliwość
- 50/60 Hz
- Głębokość wbudowania [mm]
- 69 mm
- Jednocześnie rozłączany biegun N
- TAK
- Kategoria przepięcia
- 3
- Klasa ograniczenia energii
- 3
- Liczba biegunów (całkowita)
- 4
- Liczba biegunów chronionych
- 3
- Napięcie znamionowe [V]
- 415 V
- Napięcie znamionowe izolacji Ui [V]
- 500 V
- Ochrona przed niepożądanym wyzwoleniem
- NIE
- Przekrój przyłączanego przewodu jednodrutowego [mm²]
- 25 mm²
- Przekrój przyłączanego przewodu wielożyłowego [mm²]
- 25 mm²
- Prąd znamionowy [A]
- 16 A
- Rodzaj charakterystyki wyłączania
- Bezzwłoczny
- Rodzaj napięcia
- AC
- Stopień ochrony (IP)
- IP2X
- Stopień zanieczyszczenia
- 2
- Straty mocy [W]
- 10 W
- Szerokość wyrażona liczbą modułów
- 4
- Temperatura otoczenia w warunkach pracy [°C]
- -25 do 55
- Z blokadą
- TAK
- Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z EN 61009-1 [kA]
- 6 kA
- Znamionowa zwarciowa zdolność łączeniowa zgodnie z EN 61009 [kA]
- 6 kA
- Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2 [kA]
- 10 kA
- Znamionowe napięcie udarowe wytrzymywane Uimp [kV]
- 4 kV
Opis produktu
Seria DS203NC to wyłącznik różnicowoprądowy 3P+N z zabezpieczeniem nadprądowym w czterech modułach do ochrony przed prądami zwarciowymi, przeciążeniami, prądami ziemnozwarciowymi, stykami pośrednimi, dodatkową ochroną przed kontaktami bezpośrednimi (wersje 30 mA).
