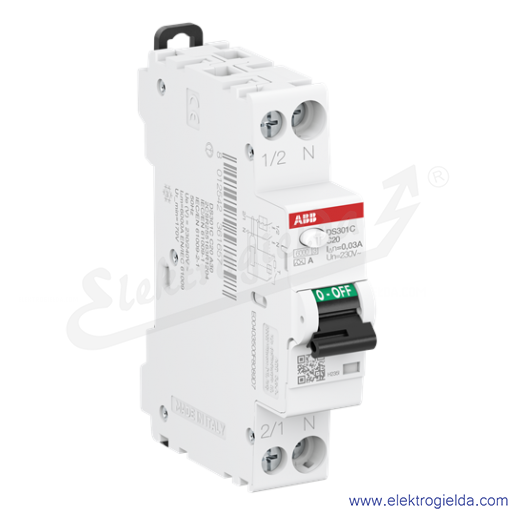

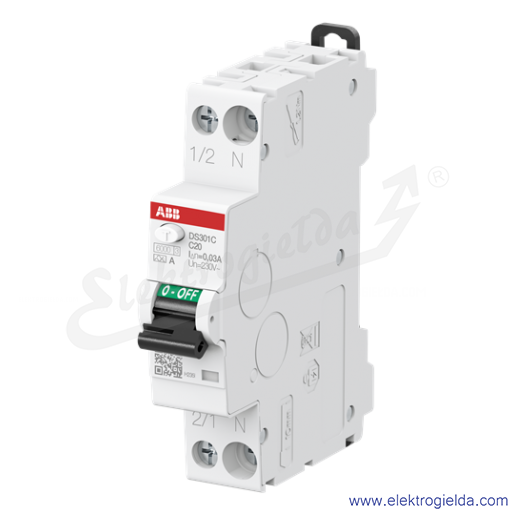

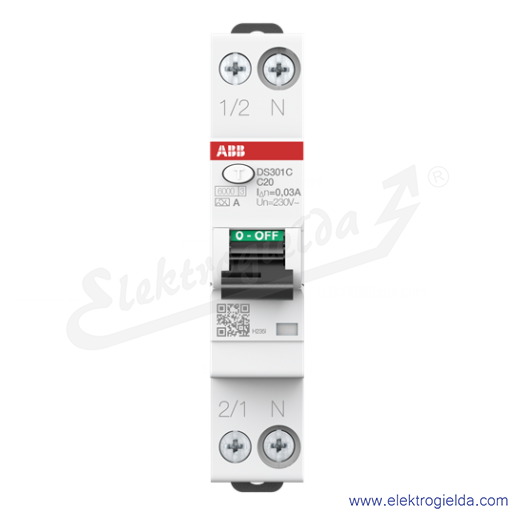

DS301C C20 A30 wyłącznik różnicowo-nadprądowy | 1P+N | char. C | 20A | 6kA | 30mA | A | bezzwłoczny
Producent:
Numer katalogowy producenta:
2CSR255163R1204
Jednostka miary:
szt.
Minimalna ilość sprzedaży:
1
- Producent:
- Charakterystyka wyzwalania
- C
- Czułość
- A
- Częstotliwość
- 50 Hz
- Głębokość wbudowania [mm]
- 17 mm
- Jednocześnie rozłączany biegun N
- TAK
- Kategoria przepięcia
- 3
- Klasa ograniczenia energii
- 3
- Liczba biegunów (całkowita)
- 2
- Liczba biegunów chronionych
- 1
- Napięcie znamionowe [V]
- 240 V
- Napięcie znamionowe izolacji Ui [V]
- 500 V
- Ochrona przed niepożądanym wyzwoleniem
- NIE
- Przekrój przyłączanego przewodu jednodrutowego [mm²]
- 1.5 do 16
- Przekrój przyłączanego przewodu wielożyłowego [mm²]
- 1.5 do 16
- Prąd znamionowy [A]
- 20 A
- Rodzaj charakterystyki wyłączania
- Bezzwłoczny
- Rodzaj napięcia
- AC
- Stopień ochrony (IP)
- IP20
- Stopień zanieczyszczenia
- 2
- Straty mocy [W]
- 3 W
- Szerokość wyrażona liczbą modułów
- 1
- Temperatura otoczenia w warunkach pracy [°C]
- -25 do 55
- Z blokadą
- NIE
- Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z EN 61009-1 [kA]
- 6 kA
- Znamionowa zwarciowa zdolność łączeniowa zgodnie z EN 61009 [kA]
- 6 kA
- Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2 [kA]
- 6 kA
- Znamionowe napięcie udarowe wytrzymywane Uimp [kV]
- 4 kV
Opis produktu
Wyłączniki różnicowoprądowe zapewniają ochronę osób i mienia, a także ochronę przed pożarami zaprószonymi elektrycznie. Zapewniają ochronę obwodów jednofazowych przed prądami przeciążeniowymi i zwarciowymi, ochronę przed sinusoidalnymi prądami przemiennymi i prądami pulsującymi o płynnej zawartości prądu różnicowego DC do 6 mA względem ziemi. Oprócz ochrony przed błędami (ochrona w przypadku kontaktu pośredniego), dodatkowej ochrony i ochrony przeciwpożarowej. Spełniają normy produktowe IEC/EN 61009-1 i IEC/EN 61009-2-1. Kompaktowa konstrukcja DS301C FI/LS jest idealna do stosowania w systemach dystrybucji energii, w których przestrzeń jest ograniczona. Seria jest wyposażona w prąd różnicowy 30 mA i charakterystykę wyzwalania B lub C. Znamionowa zdolność wyłączania zgodnie z IEC/EN 61009 Icn = 6 kA. RCBO DS301C A Typ A jest 1-biegunowym zabezpieczonym (LS), przełączającym 2-biegunowym.
