RD2 PRZEKAŹNIK RÓŻNICOWOPRĄDOWY

Zdjęcie produktu

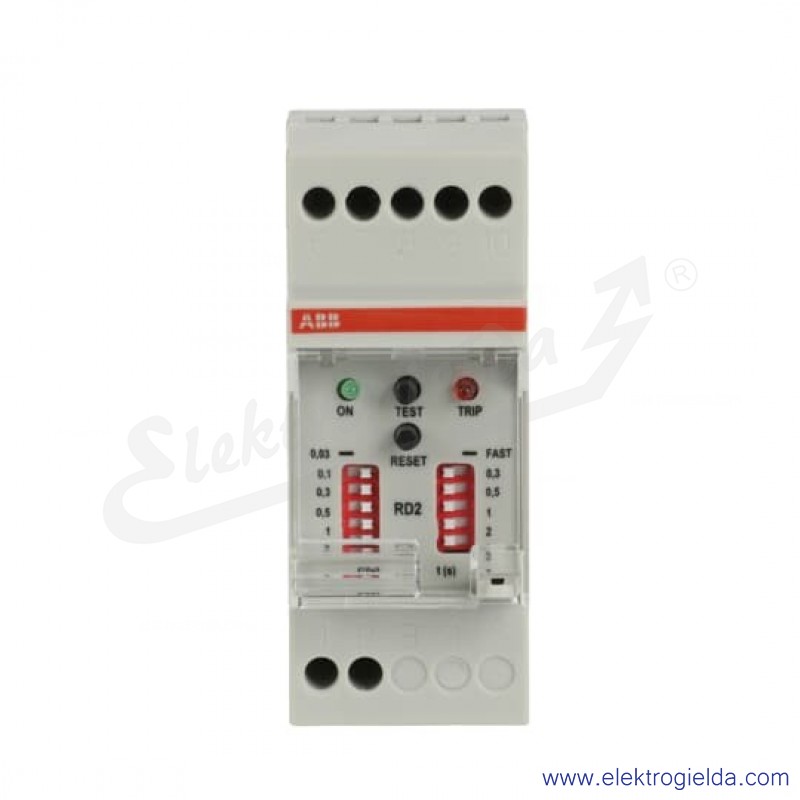

  • Zdjęcie produktu

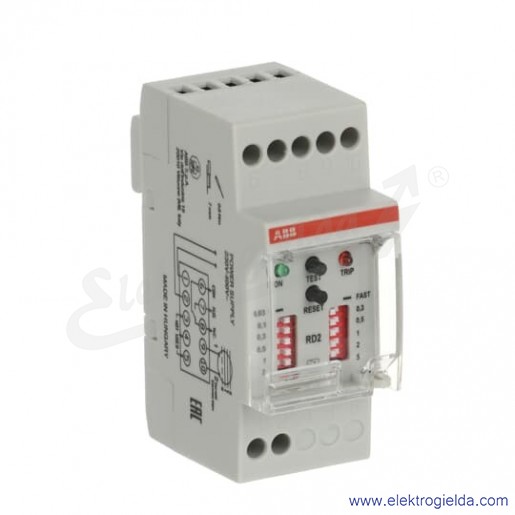

  • Zdjęcie produktu widok z lewej strony

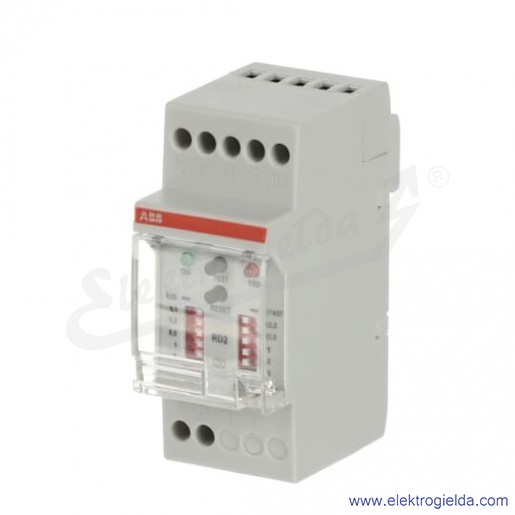

  • Zdjęcie produktu widok z prawej strony
Drukuj
Cena dla Ciebie

1 472,37 zł brutto/szt.
Cena netto: 1197,05 zł

(1 472,37 zł szt.)

Numer katalogowy: 2CSM142120R1201
Producent: ABB
Kod EAN: 8012542058007
Ilość
Minimalna ilość sprzedaży to 1 sztuka
Czekamy na dostawę
Powiadomimy Cię o dostępności produktu poprzez wiadomość e-mail.
Produkt niedostępny Powiadomimy Cię o dostępności produktu poprzez wiadomość e-mail.
Anuluj
Stan magazynowy:0 szt.
Czas wysyłki: Na zapytanie
Minimalna ilość sprzedaży: 1 szt.
Numer katalogowy:Nr.kat.:2CSM142120R1201
Stan magazynowy: 0 szt.
Czas wysyłki: Na zapytanie
Numer katalog: Numer katalogowy: 2CSM142120R1201
Producent: ABB
Kod EAN: 8012542058007
Minimalna ilość jednostek miary do kupienia: Min. ilość jedn. miary: 1 szt.
Cena1 472,37 zł/szt.
Producent:
Numer katalogowy producenta: 2CSM142120R1201
Jednostka miary: szt.
Minimalna ilość sprzedaży: 1
Dane techniczne
Producent:
Funkcja
1Dla obwodów prądu przemiennego
Funkcja pamięci błędu
1NIE
Głębokość [mm]
165 mm
Maksymalna dozwolona zwłoka czasowa przy podaniu zasilania [s]
15 s
Szerokość [mm]
135 mm
Wartość nastawy prądu 1 [mA]
12000 mA
Wskaźnik prądu różnicowego
1NIE
Wymagane zewnętrzne źródło zasilania
1NIE
Wysokość [mm]
185 mm
Z odłączalnymi zaciskami
1NIE
Opis produktu
Monitory prądu różnicowego (RCM) z zewnętrzną przetwornicą nadają się do rejestrowania prądów różnicowych. Przełączniki Minidip mogą być używane do regulacji czułości prądu szczątkowego i czasu reakcji. Przekaźniki różnicowoprądowe RD2 w połączeniu z zewnętrznym przetwornikiem toroidalnym umożliwiają TR... Zabezpieczenie ziemnozwarciowe kabli i urządzeń. W przypadku wystąpienia prądu ziemnozwarciowego (wrażliwego na prąd impulsowy) przetwornica przesyła sygnał do przekaźnika prądu różnicowego, który ocenia go i porównuje z ustawioną wartością. W przypadku przekroczenia ustawionej wartości, przekaźnik wyjściowy jest przełączany po ustawionym czasie i zapala się czerwona dioda LED. Połączenie między przekaźnikiem a przetwornicą jest zawsze sprawdzane. Jeśli zostanie to przerwane, przekaźnik przełączy się po ustawionym czasie reakcji. Przycisk "Test" symuluje prąd szczątkowy. Po naciśnięciu przekaźnik przełącza się bez opóźnienia.
Pliki do pobrania

MD05(120.76k)

MD14(338.61k)

MD49(24.21k)
