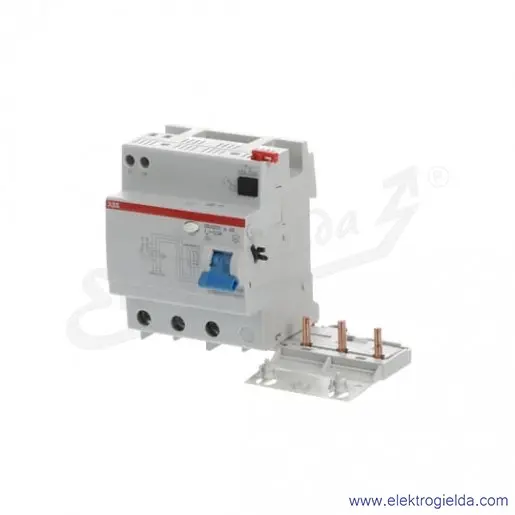

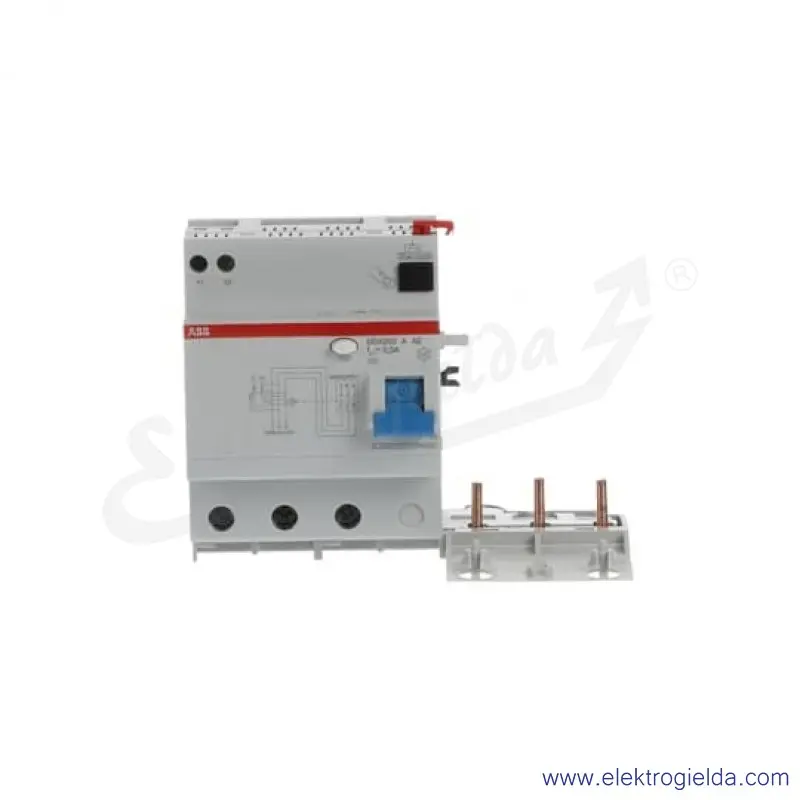

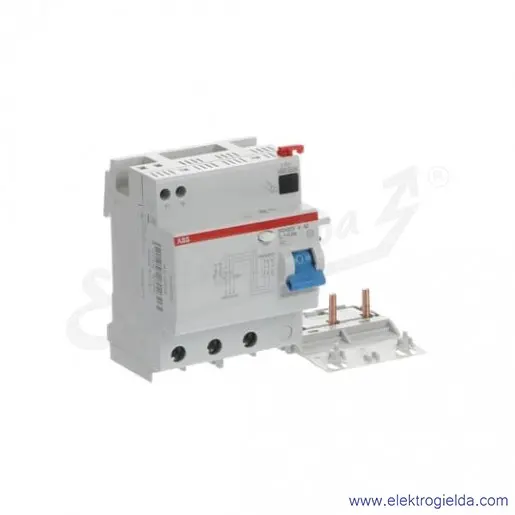

DDA203 A-63/0,5 AE Blok różnicowo-prądowy

Blok RCU jest przeznaczony do instalacji przez klienta z wyłącznikami serii S200 i S300. Powstałe w ten sposób wyłączniki różnicowoprądowe zapewniają ochronę osób i mienia, a także ochronę przed pożarami zapalonymi elektrycznie zgodnie z normami DIN VDE 0100-410 i DIN VDE 0100-530. Zapewniają ochronę obwodów 1P+N, 2P, 3P, 3P+N lub 4P przed prądami przeciążeniowymi i zwarciowymi, ochronę przed sinusoidalnymi prądami przemiennymi i prądami pulsującymi o płynnej zawartości prądu różnicowego DC do 6 mA względem ziemi. Jak również ochrona przed awariami (ochrona przed dotykiem pośrednim), dodatkowa ochrona (z Iδn ≤ 30 mA) i ochrona przeciwpożarowa (z I∆n ≤ 300 mA). Spełniają one normę produktową IEC/EN 61009 załącznik G. Obszary zastosowań to zastosowania komercyjne i przemysłowe. Wyłącznik różnicowoprądowy DDA200 AE jest dostarczany z dwoma dodatkowymi zaciskami, które są używane w obwodach zatrzymania awaryjnego do zdalnego otwierania w celu zapewnienia bezpieczeństwa pozytywnego. Obwód zdalnego sterowania powinien być podłączony do tych zacisków, gdy przyciski są połączone szeregowo ze stykami NC. Należy zauważyć, że nie więcej niż jeden DDA200 AE może monitorować ten sam obwód, a dla każdego DDA200 AE wymagany jest dedykowany obwód ZATRZYMANIA AWARYJNEGO. DDA200 AE musi być zasilany z góry. Po podłączeniu do wyłączników S200 właściwości izolatora są dostępne zgodnie z normą IEC 60947-1.
