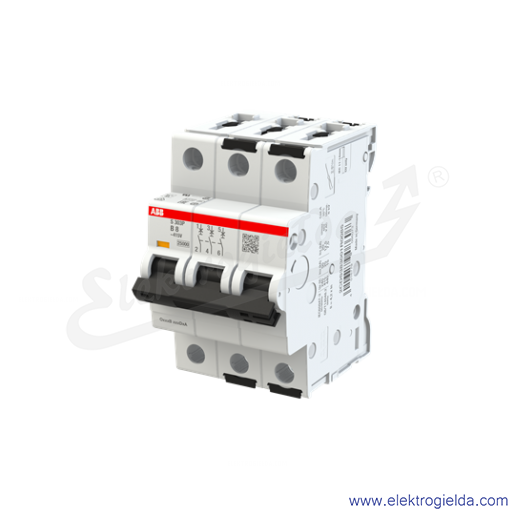

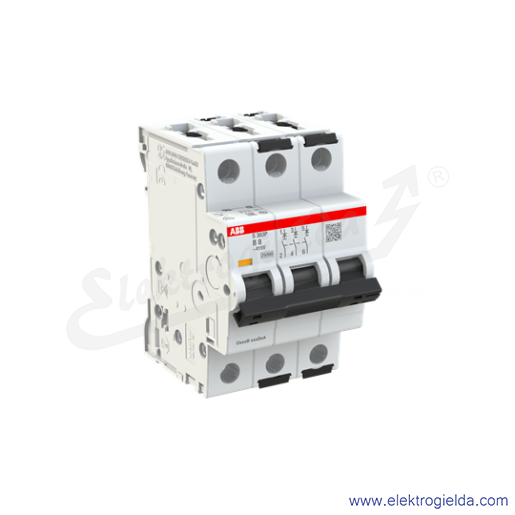

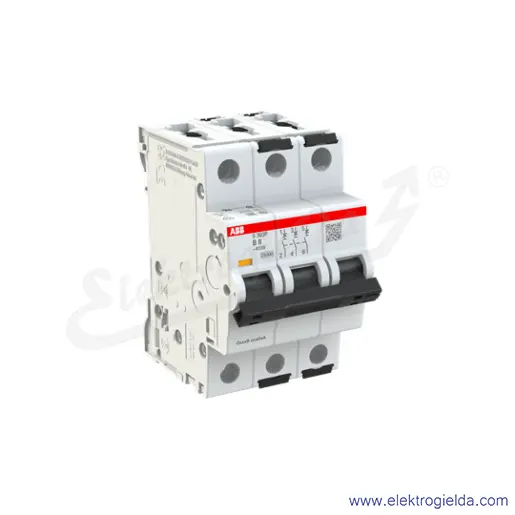

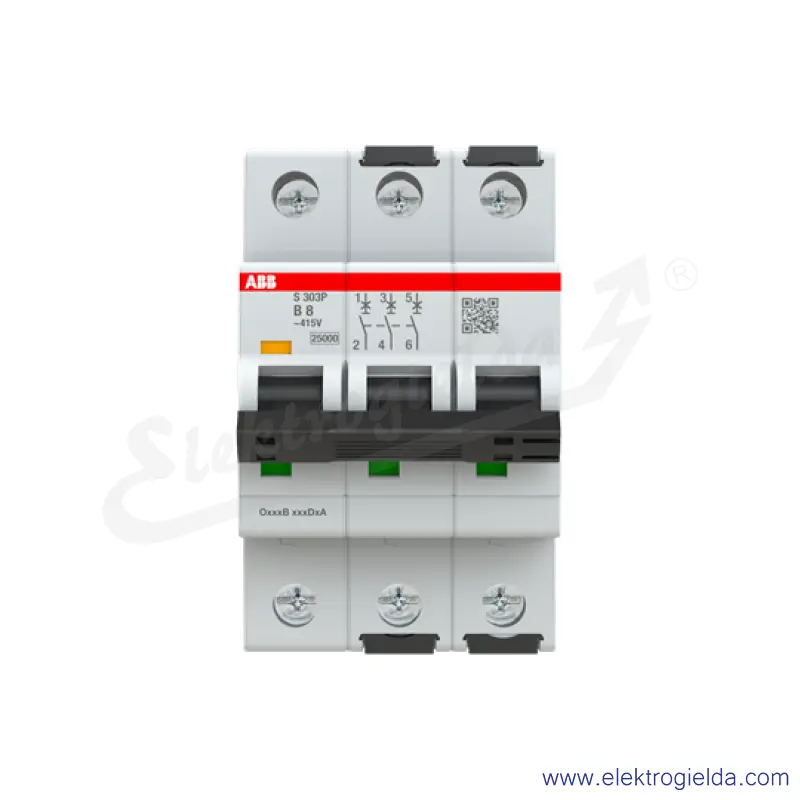

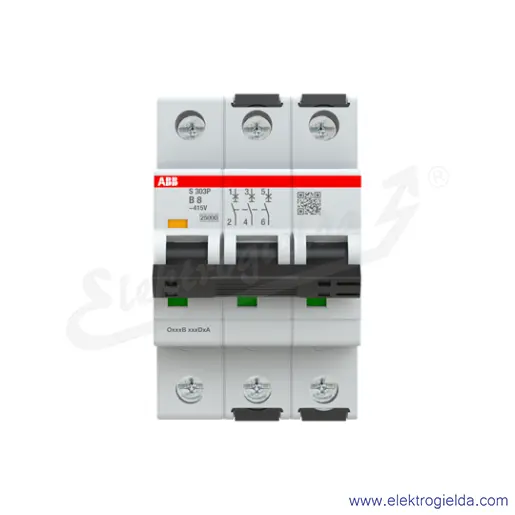

S303P-B8 wyłącznik nadmiarowo-prądowy | 3P | char. B | 8A | 25kA | AC |
Producent:
Numer katalogowy producenta:
2CDS383001R0085
Jednostka miary:
szt.
Minimalna ilość sprzedaży:
1
- Producent:
- Charakterystyka wyzwalania
- B
- Głębokość wbudowania [mm]
- 69 mm
- Jednocześnie rozłączany biegun N
- NIE
- Kategoria przepięcia
- 4
- Liczba biegunów (całkowita)
- 3
- Liczba biegunów chronionych
- 3
- Montaż podtynkowy
- NIE
- Możliwość dodatkowego wyposażenia
- TAK
- Napięcie znamionowe [V]
- 415 V
- Napięcie znamionowe izolacji Ui [V]
- 500 V
- Przekrój przyłączanego przewodu jednodrutowego [mm²]
- 0.75 do 35
- Przekrój przyłączanego przewodu wielożyłowego [mm²]
- 0.75 do 25
- Prąd znamionowy [A]
- 8 A
- Rodzaj napięcia
- AC/DC
- Stopień ochrony (IP)
- IP20
- Stopień zanieczyszczenia
- 3
- Straty mocy [W]
- 4 W
- Szerokość wyrażona liczbą modułów
- 3
- Temperatura otoczenia w warunkach pracy [°C]
- -40 do 70
- Wykonanie przeciwwybuchowe
- NIE
- Zakres częstotliwości [Hz]
- 50 do 60
- Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V [kA]
- 25 kA
- Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V [kA]
- 50 kA
- Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V [kA]
- 25 kA
- Znamionowe napięcie udarowe wytrzymywane Uimp [kV]
- 6 kV
Opis produktu
Wyłączniki serii S300P chronią kable i przewody przed przeciążeniem i zwarciami. Są one zgodne z przepisami budowlanymi DIN VDE 0641-11 lub IEC/EN 60898-1, DIN VDE 0660-101 lub IEC/EN60947-2 i UL1077. Opatentowany zacisk przyłączeniowy zapewnia łatwy i bezpieczny kontakt i obsługę za pomocą płyty dociskowej. Montaż i demontaż na szynie DIN odbywa się bez użycia narzędzi i może być również wykonany z sieci szyn zbiorczych. Wyłączniki mają wskaźnik usterki z przodu, który rozróżnia wyzwolenie w przypadku usterki i ręczne wyłączenie. Szczegółowa dokumentacja techniczna jest szybko dostępna za pomocą kodu QR umieszczonego z przodu urządzenia. Liczne aprobaty i szeroka gama akcesoriów sprawiają, że S300P nadaje się do użytku na całym świecie w wymagających zastosowaniach.
