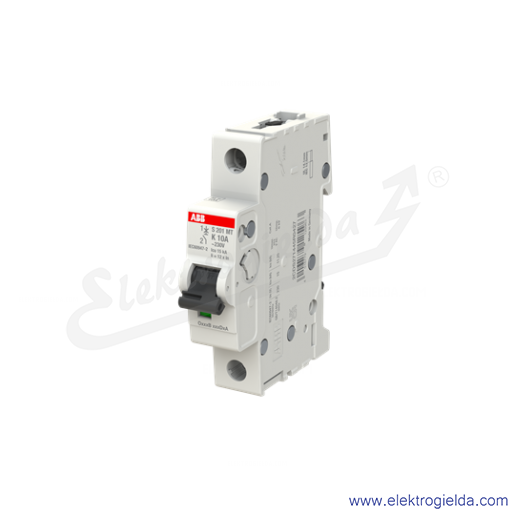

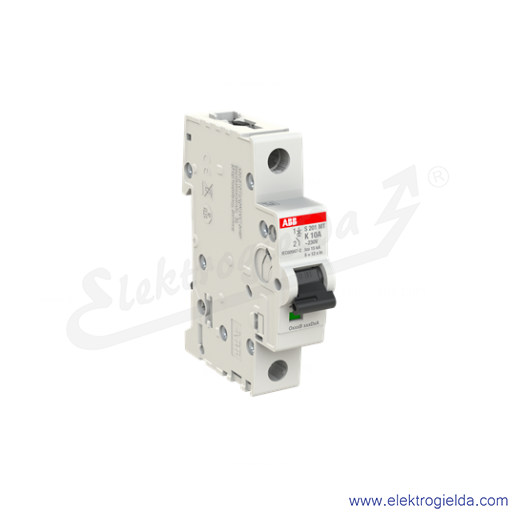

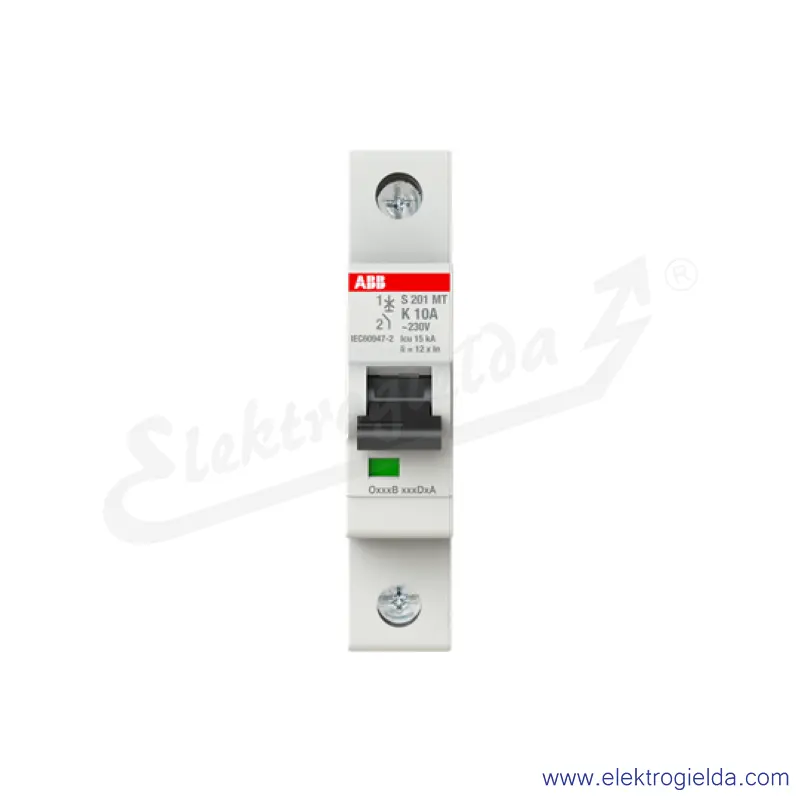

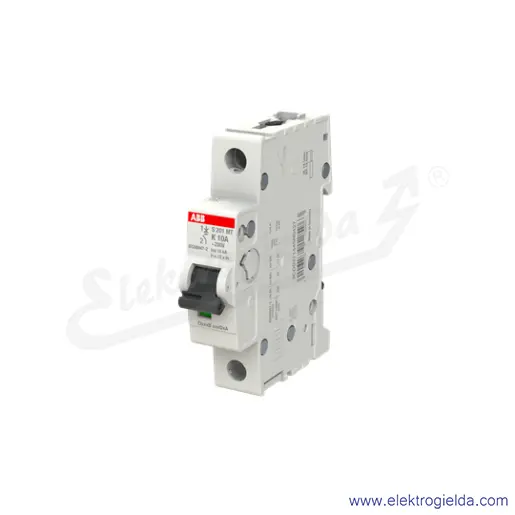

S201MT-K10 wyłącznik nadmiarowo-prądowy
Producent:
Numer katalogowy producenta:
2CDS271445R0427
Jednostka miary:
szt.
Minimalna ilość sprzedaży:
1
- Producent:
- Charakterystyka wyzwalania
- K
- Głębokość wbudowania [mm]
- 69 mm
- Jednocześnie rozłączany biegun N
- NIE
- Kategoria przepięcia
- 3
- Klasa ograniczenia energii
- 3
- Liczba biegunów (całkowita)
- 1
- Liczba biegunów chronionych
- 1
- Montaż podtynkowy
- NIE
- Możliwość dodatkowego wyposażenia
- TAK
- Napięcie znamionowe [V]
- 230 V
- Napięcie znamionowe izolacji Ui [V]
- 440 V
- Przekrój przyłączanego przewodu jednodrutowego [mm²]
- 0.75 do 35
- Przekrój przyłączanego przewodu wielożyłowego [mm²]
- 0.75 do 25
- Prąd znamionowy [A]
- 10 A
- Rodzaj napięcia
- AC
- Stopień ochrony (IP)
- IP20
- Stopień zanieczyszczenia
- 3
- Straty mocy [W]
- 2 W
- Szerokość wyrażona liczbą modułów
- 1
- Temperatura otoczenia w warunkach pracy [°C]
- -40 do 70
- Wykonanie przeciwwybuchowe
- NIE
- Zakres częstotliwości [Hz]
- 50 do 60
- Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V [kA]
- 10 kA
- Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V [kA]
- 10 kA
- Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V [kA]
- 15 kA
- Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V [kA]
- 15 kA
- Znamionowe napięcie udarowe wytrzymywane Uimp [kV]
- 4 kV
Opis produktu
Wyłączniki serii S200MT są specjalnie zaprojektowane dla segmentu kolejowego i chronią kable i przewody przed przeciążeniem i zwarciem zgodnie z DIN VDE 0100-430 i DIN VDE 0100-530. Spełniają one przepisy budowlane DIN VDE 0641-11 lub IEC/EN 60898-1, DIN VDE 0660-101 lub IEC/EN60947-2, poziom zagrożenia R26/HL3 zgodnie z DIN EN 45545 i klasę wymagań 3 zgodnie z NF F 16-101/102 (I2-F3) oraz kategorię 1 - klasa A/B (zmontowane) zgodnie z IEC 61373. Opatentowany zacisk przyłączeniowy zapewnia łatwy i bezpieczny kontakt i obsługę za pomocą płyty dociskowej. Dla lepszej widoczności podczas okablowania, otwór przyłączeniowy na kable znajduje się nad otworem przyłączeniowym szyny fazowej. Rzeczywisty wskaźnik położenia zmiany biegów jest wyświetlany za pomocą okienka podglądu, nawet gdy dźwignia zmiany biegów jest zablokowana. Przewody o przekroju do 25 mm² można podłączyć bezpośrednio do urządzenia za pomocą zacisku przyłączeniowego z izolacją o stopniu ochrony IP20. Szeroka gama akcesoriów oferuje wszystko, czego potrzebujesz do zadań instalacyjnych. Każde urządzenie przed dostawą przechodzi potrójnie intensywne testy pod kątem jakości i wydajności.
