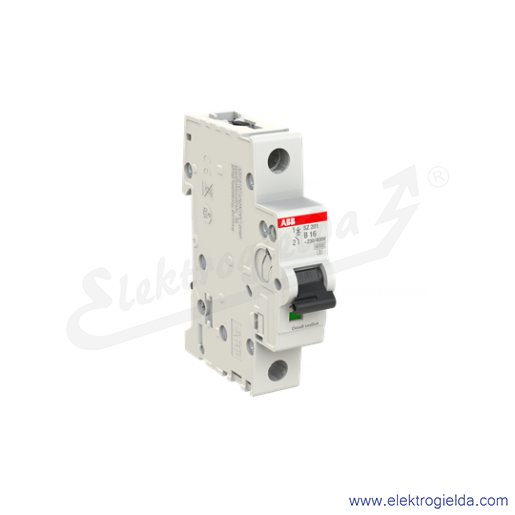

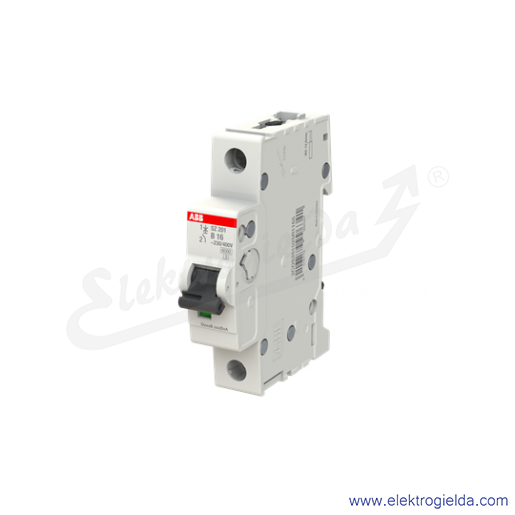

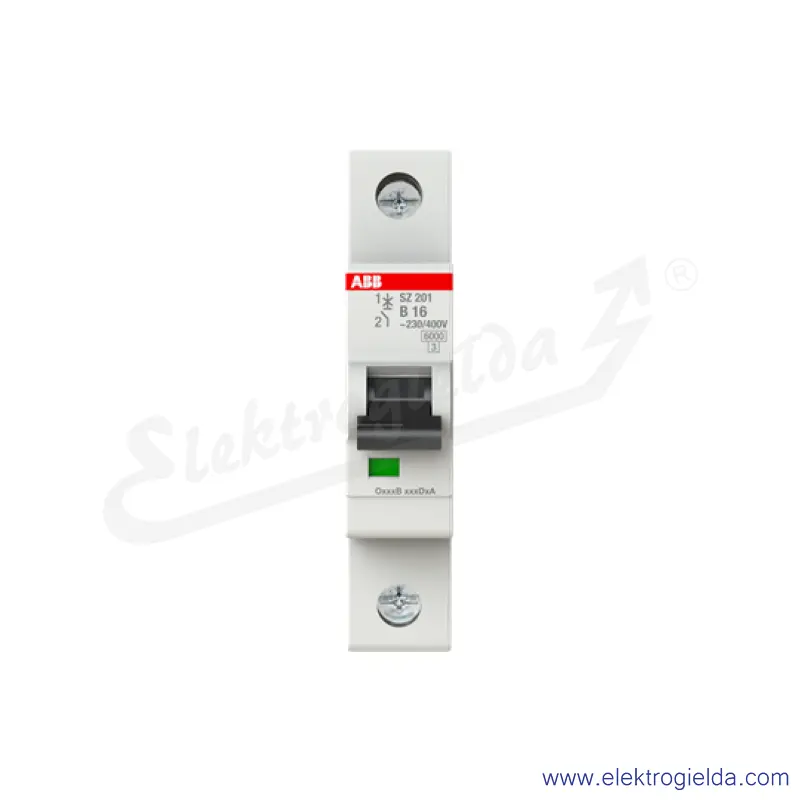

Wyłącznik nadprądowy SZ201-B16 1P B 16A AC 6kA
Producent:
Numer katalogowy producenta:
2CDS251025R1165
Jednostka miary:
szt.
Minimalna ilość sprzedaży:
1
- Producent:
- Charakterystyka wyzwalania
- B
- Głębokość wbudowania [mm]
- 69 mm
- Jednocześnie rozłączany biegun N
- NIE
- Kategoria przepięcia
- 3
- Klasa ograniczenia energii
- 3
- Liczba biegunów (całkowita)
- 1
- Liczba biegunów chronionych
- 1
- Montaż podtynkowy
- NIE
- Możliwość dodatkowego wyposażenia
- TAK
- Napięcie znamionowe [V]
- 230 V
- Napięcie znamionowe izolacji Ui [V]
- 440 V
- Przekrój przyłączanego przewodu jednodrutowego [mm²]
- 0.75 do 35
- Przekrój przyłączanego przewodu wielożyłowego [mm²]
- 0.75 do 25
- Prąd znamionowy [A]
- 16 A
- Rodzaj napięcia
- AC
- Stopień ochrony (IP)
- IP20
- Stopień zanieczyszczenia
- 2
- Szerokość wyrażona liczbą modułów
- 1
- Temperatura otoczenia w warunkach pracy [°C]
- -25 do 55
- Wykonanie przeciwwybuchowe
- NIE
- Zakres częstotliwości [Hz]
- 50 do 60
- Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V [kA]
- 6 kA
- Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V [kA]
- 6 kA
- Znamionowe napięcie udarowe wytrzymywane Uimp [kV]
- 4 kV
Opis produktu
Wyłącznik nadprądowy SZ201-B16 to jednobiegunowe urządzenie ochronne o charakterystyce wyzwalania typu B, przeznaczone do zabezpieczania obwodów elektrycznych przed przeciążeniami i zwarciami.
Dane techniczne:
-
Liczba biegunów: 1
-
Prąd znamionowy (In): 16 A
-
Charakterystyka wyzwalania: B
-
Zdolność wyłączania: 6 kA
-
Napięcie znamionowe (Ue): 230/400 V AC
-
Częstotliwość znamionowa: 50/60 Hz
-
Stopień ochrony: IP20
-
Szerokość: 17,5 mm
-
Głębokość: 69 mm
-
Wysokość: 85 mm
-
Masa: 0,115 kg
Cechy szczególne:
-
Dwustopniowy mechanizm wyzwalania: opóźnione wyzwalanie termiczne dla przeciążeń oraz natychmiastowe wyzwalanie elektromagnetyczne dla zwarć.
-
Łatwy montaż: szybki montaż na szynie DIN.
Certyfikaty i normy:
-
Zgodność z normami: IEC/EN 60898-1
-
Certyfikaty: CE, RoHS
