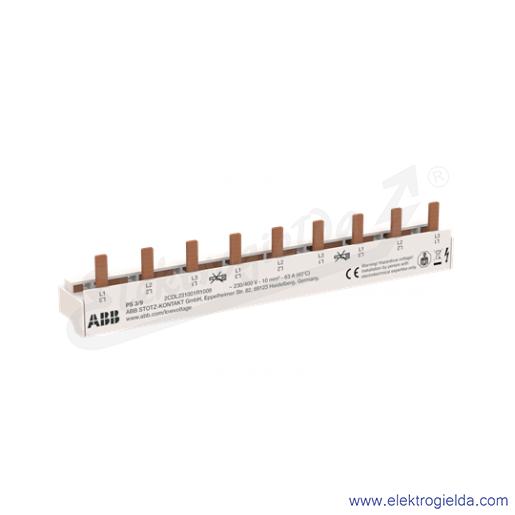

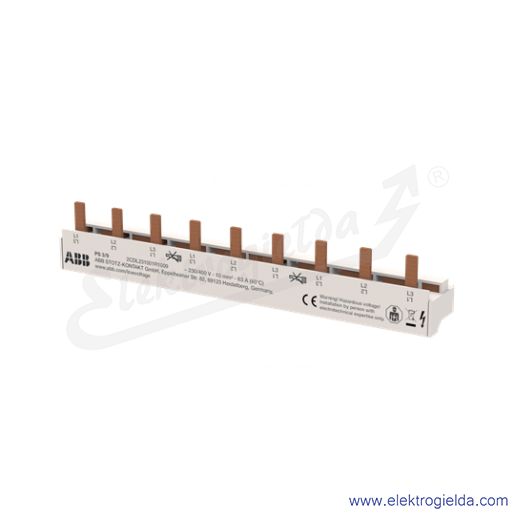

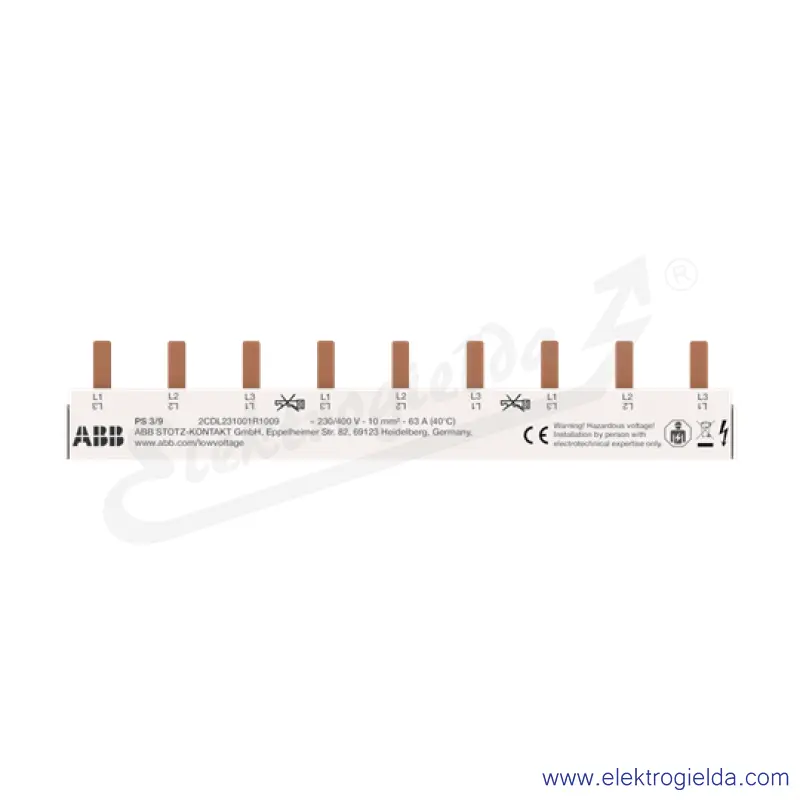

Szyna łączeniowa PS3/9 3x3-fazowa kołkowa 10 mm2
Drukuj
Wybierz wariant
Długość [mm]: 158
4681415182326333540536267768486.586.795.595.799100102104.5105106108113115121131.5131.9135140149.5149.9158162166167.5173174176176.5177.1180181192195200203.5204.1205210211212214215216217218219220221.5222222.3227230230.5233234237248249250251253257.5258.3270292293.531033039239643043292695095696098098198599599699810001003.210041009101210151016101810201022102810351036103710421045104610471049.810501055105610581060
Cena dla Ciebie
41,21 zł brutto/szt.
Cena netto: 33,50 zł
Cena netto: 33,50 zł
Producent:
Numer katalogowy producenta:
2CDL231001R1009
Jednostka miary:
szt.
Minimalna ilość sprzedaży:
1
- Producent:
- Do liczby urządzeń
- 3
- Do urządzeń z torem N
- NIE
- Do urządzeń ze stykami pomocniczymi
- NIE
- Długość [mm]
- 158 mm
- Kolor
- Szary
- Liczba biegunów
- 9
- Liczba faz
- 3
- Maksymalne znamionowe napięcie pracy Ue [V]
- 690 V
- Możliwość przycięcia na wymiar
- NIE
- Przekrój [mm²]
- 10 mm²
- Rodzaj połączenia elektrycznego
- Pin/sztyft
- Szerokość wyrażona liczbą modułów
- 9
- Wielkość odstępów [mm]
- 44698 mm
- Z izolacją
- TAK
- Znamionowy prąd ciągły Iu [A]
- 63 A
- Znamionowy wytrzymywany prąd krótkotrwały Icw [kA]
- 25 kA
Opis produktu
Szyny fazowe ABB umożliwiają bezpieczne i ekonomiczne okablowanie krzyżowe wyłączników, wyłączników różnicowoprądowych i innych modułowych urządzeń instalacyjnych. W celu prawidłowego doboru szyny fazowej należy wziąć pod uwagę: typ zacisku (zacisk podwójny lub zacisk klatkowy), liczbę biegunów urządzeń (1, 2, 3, 4, 1+N lub 3+N), typ urządzenia (wyłączniki, wyłączniki różnicowoprądowe lub modułowe urządzenia instalacyjne), kombinacje różnych typów urządzeń, zastosowanie wyłączników z wyłącznikami pomocniczymi zamontowanymi po prawej i na dole, przekrój połączenia szyny fazowej (obciążalność prądowa), liczba modułów (wybór standardowe szyny fazowe lub krótkie szyny fazowe)
