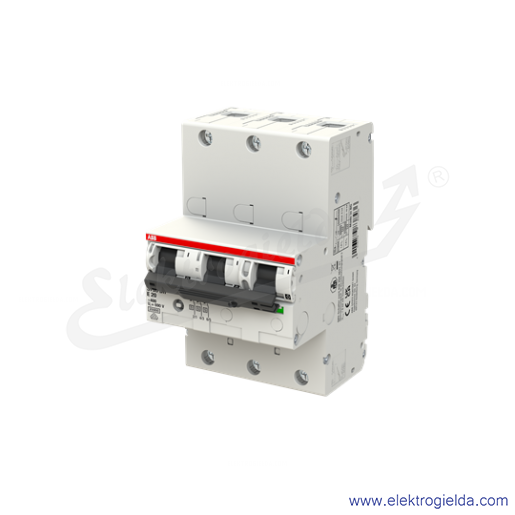

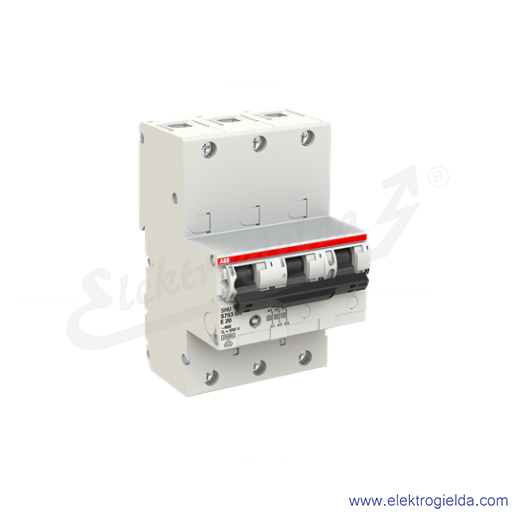

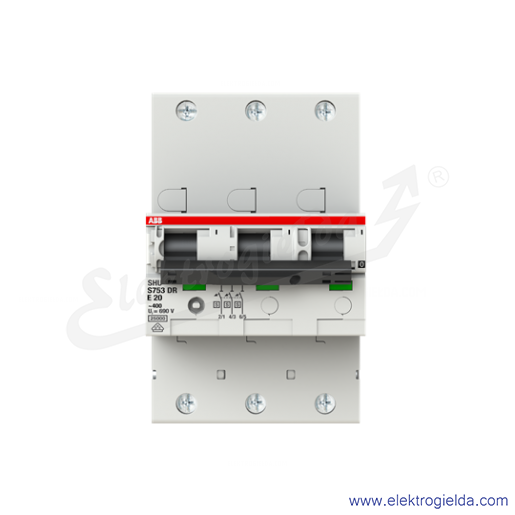

S753DR-E20 wyłącznik nadmiarowo-prądowy selektywny
Producent:
Numer katalogowy producenta:
2CDH783001R0202
Jednostka miary:
szt.
Minimalna ilość sprzedaży:
1
- Producent:
- Charakterystyka wyzwalania
- Inne
- Jednocześnie rozłączany biegun N
- NIE
- Kategoria przepięcia
- 4
- Liczba biegunów
- 3
- Napięcie znamionowe izolacji Ui [V]
- 690 V
- Prąd znamionowy [A]
- 20 A
- Sposób montażu
- Szyna DIN
- Stopień ochrony (IP)
- IP20
- Stopień zanieczyszczenia
- 3
- Znamionowa zdolność łączeniowa [kA]
- 25 kA
Opis produktu
Wyłączniki selektywne serii S750DR są certyfikowane zgodnie z normą DIN VDE 0641-21 jako wyłączniki selektywne niezależne od napięcia (SHU), a także mogą być eksploatowane w sposób niezrozumiały i są przeznaczone do najwyższej kategorii przepięć. Jego zakres zastosowania jest różnorodny: jako urządzenie rozłączające na stacji licznikowej zgodnie z TAB operatorów sieci lub VDE-AR-N 4101, a także we wszystkich głównych rozdzielnicach niskiego napięcia do ochrony obwodów rozdzielczych oraz jako urządzenie aktywujące z funkcją rozłączania. Należy podkreślić szczególne właściwości selektywności w celu zapewnienia wysokiej dyspozycyjności systemu. Przeznaczone są do montażu na szynie profilowej DIN 35 mm zgodnie z normą DIN EN 60715. Urządzenia z rodziny S 750DR zawierają zintegrowaną opcję blokady, która umożliwia jednoczesne blokowanie 3 biegunów zasilacza trójfazowego. Zintegrowany zamek suwakowy blokuje się w pozycji ON lub OFF i może być również zabezpieczony kłódką, uszczelką drucianą lub opaską kablową. Stan przełączania można monitorować za pomocą dołączanego wyłącznika pomocniczego.
