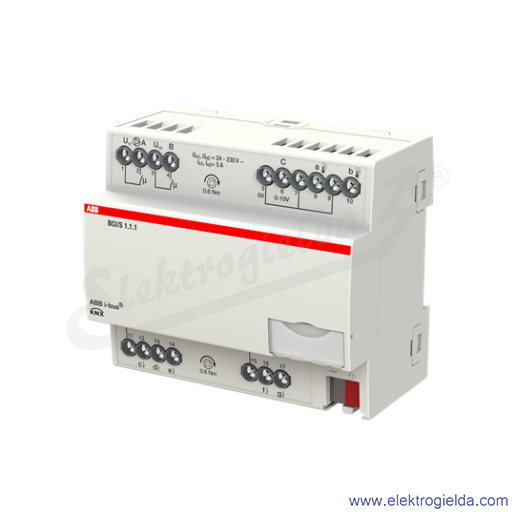

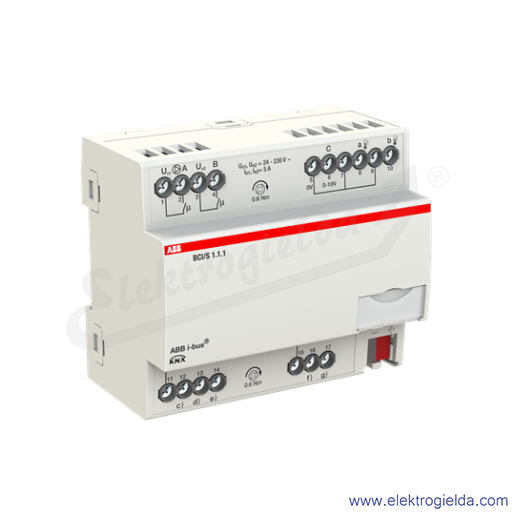

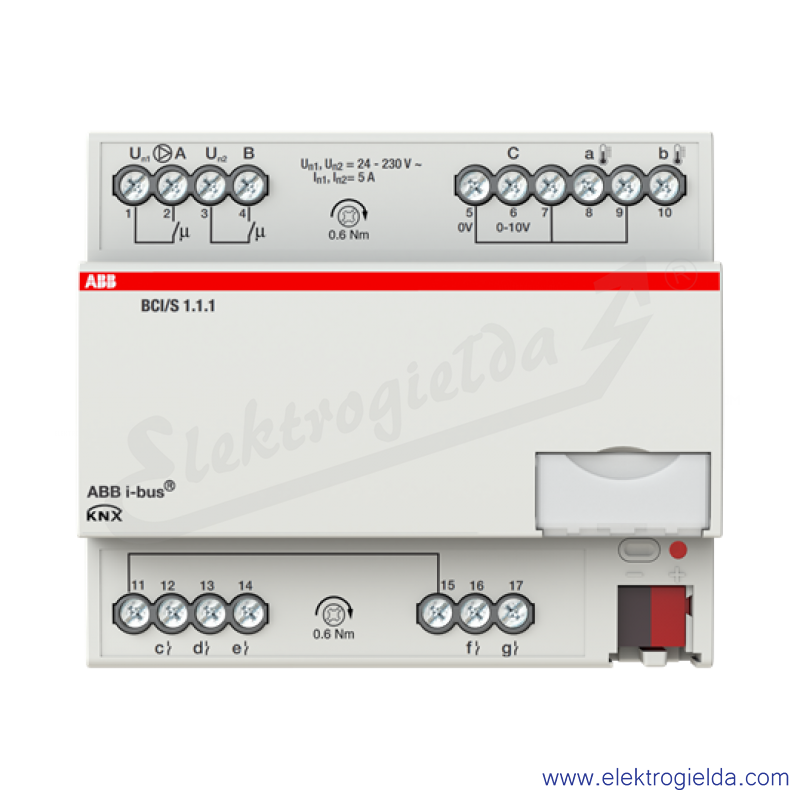

BCI/S1.1.1^Boiler/Chiller Interface,1f
Producent:
Numer katalogowy producenta:
2CDG110222R0011
Jednostka miary:
szt.
Minimalna ilość sprzedaży:
1
- Producent:
- Dla sterowania lokalnego/ręcznego
- NIE
- Do obciążeń pojemnościowych
- NIE
- Do sterowania LED
- NIE
- Ethernet
- NIE
- Inne systemy magistralne
- Brak
- Liczba kanałów wejściowych
- 5
- Liczba kanałów wyjściowych
- 3
- Liczba wejść
- 5
- Maksymalna liczba wyjść przełącznych
- 2
- Maksymalna moc łączeniowa [VA]
- 1150 VA
- Maksymalny prąd łączeniowy [A]
- 6 A
- Możliwość podłączania różnych faz
- NIE
- Możliwość sterowania zdalnego
- NIE
- Przełączanie funkcji
- NIE
- Prąd znamionowy [A]
- 5 A
- Rodzaj prądu
- DC
- Sposób montażu
- Adapter szyny DIN
- Stopień ochrony (IP)
- IP20
- System magistralny Funkbus (radiowy)
- NIE
- System magistralny KNX
- TAK
- System magistralny KNX Secure
- NIE
- System magistralny KNX Secure-RF (radiowy)
- NIE
- System magistralny KNX z transmisją radiową
- NIE
- System magistralny LON
- NIE
- System magistralny Powernet
- NIE
- Szerokość wyrażona liczbą modułów
- 6
- Wymagane zewnętrzne napięcie odpytujące
- NIE
- Zakres napięcia wejściowego [V]
- 21 do 32
- Ze wskaźnikiem LED
- NIE
- Ze złączem magistrali
- TAK
Opis produktu
Urządzenie pełni rolę interfejsu między systemem KNX a generatorem ogrzewania lub chłodzenia. Przez wyjście analogowe (0... 10 V), nastawa temperatury lub regulacja wartości zadanej jest przesyłana do generatora, a wartość zadana jest odbierana przez KNX. Dwa wejścia sygnałów binarnych monitorują stan generatora (styki bezpotencjałowe) i raportują go do magistrali KNX. Urządzenie posiada wyjście przekaźnikowe (5 A) do włączania i wyłączania generatora oraz drugie wyjście przekaźnikowe (5 A) do sterowania pompą. Trzy wejścia sygnału binarnego wykrywają stan pompy i integrują informację zwrotną ze sterownikiem pompy. Do zaawansowanej diagnostyki i lepszego uruchomienia dostępne jest narzędzie ABB i-bus.
