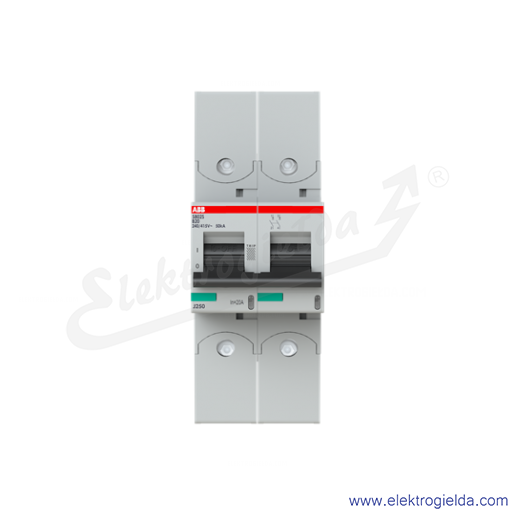

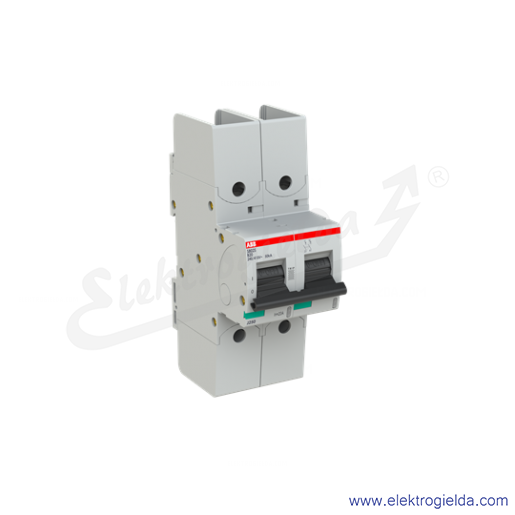

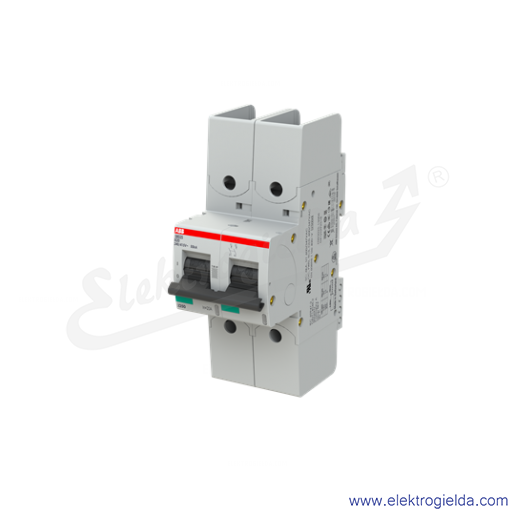

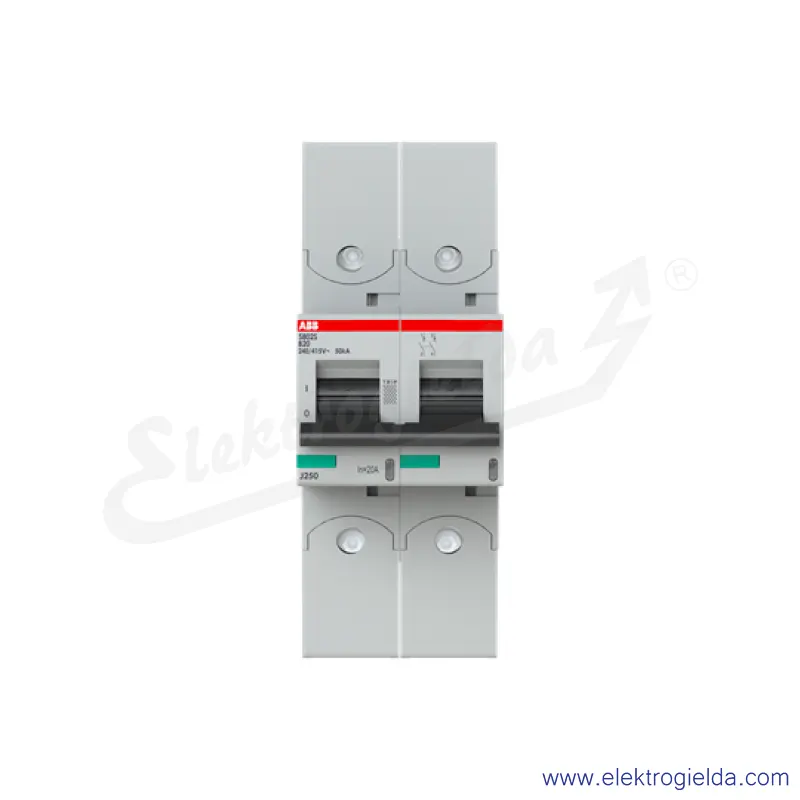

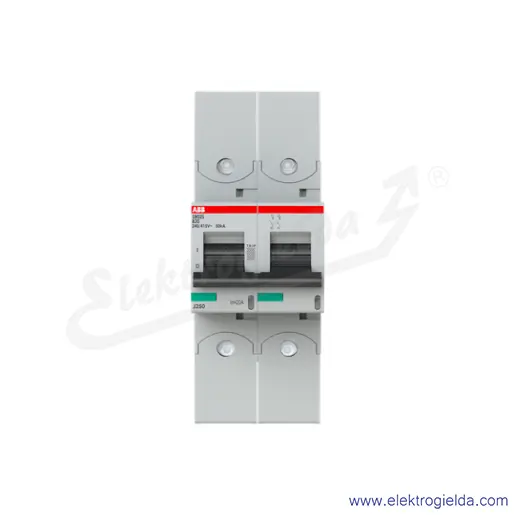

S802S-B20-R wyłącznik nadmiarowo-prądowy | 2P | char. B | 20A | 50kA | AC |
Producent:
Numer katalogowy producenta:
2CCS862002R0205
Jednostka miary:
szt.
Minimalna ilość sprzedaży:
1
- Producent:
- Charakterystyka wyzwalania
- B
- Głębokość wbudowania [mm]
- 82 mm
- Jednocześnie rozłączany biegun N
- NIE
- Kategoria przepięcia
- 4
- Klasa ograniczenia energii
- 3
- Liczba biegunów (całkowita)
- 2
- Liczba biegunów chronionych
- 2
- Montaż podtynkowy
- NIE
- Możliwość dodatkowego wyposażenia
- TAK
- Napięcie znamionowe [V]
- 400 V
- Napięcie znamionowe izolacji Ui [V]
- 690 V
- Przekrój przyłączanego przewodu jednodrutowego [mm²]
- 0 do 70
- Przekrój przyłączanego przewodu wielożyłowego [mm²]
- 0 do 50
- Prąd znamionowy [A]
- 20 A
- Rodzaj napięcia
- AC/DC
- Stopień ochrony (IP)
- IP20
- Stopień zanieczyszczenia
- 3
- Straty mocy [W]
- 7 W
- Szerokość wyrażona liczbą modułów
- 3
- Temperatura otoczenia w warunkach pracy [°C]
- -25 do 60
- Wykonanie przeciwwybuchowe
- NIE
- Zakres częstotliwości [Hz]
- 50 do 60
- Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V [kA]
- 25 kA
- Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V [kA]
- 30 kA
- Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V [kA]
- 50 kA
- Znamionowe napięcie udarowe wytrzymywane Uimp [kV]
- 8 kV
Opis produktu
S802S-B20-R to 2-biegunowy wyłącznik o wysokiej wydajności o charakterystyce B, z końcówką oczkową i prądem znamionowym 20 A. Jest to ogranicznik prądu o maksymalnej zdolności wyłączania 50kA przy napięciu 240/415V. Może być stosowany do napięć do 400/690 V, a także w prądzie stałym. Posiada dwa różne mechanizmy wyzwalające, termiczny mechanizm wyzwalający do ochrony przed przeciążeniem i elektromechaniczny mechanizm wyzwalający do ochrony przed zwarciem. S802S-B20-R jest zgodny z normami IEC/EN 60898-1 i IEC/EN 60947-2 i umożliwia stosowanie w zastosowaniach mieszkaniowych, komercyjnych i przemysłowych. Posiada liczne atesty, dzięki czemu może być stosowany na całym świecie. Szeroka gama akcesoriów sprawia, że korzystanie z S802S-B20-R jest wygodniejsze. Ze względu na szybkie wygaszanie łuku elektrycznego S802S-B20-R Twoja aplikacja będzie zabezpieczona.
