2613709 RM699BH-3211-85-1012 Przekaźnik Miniaturowy

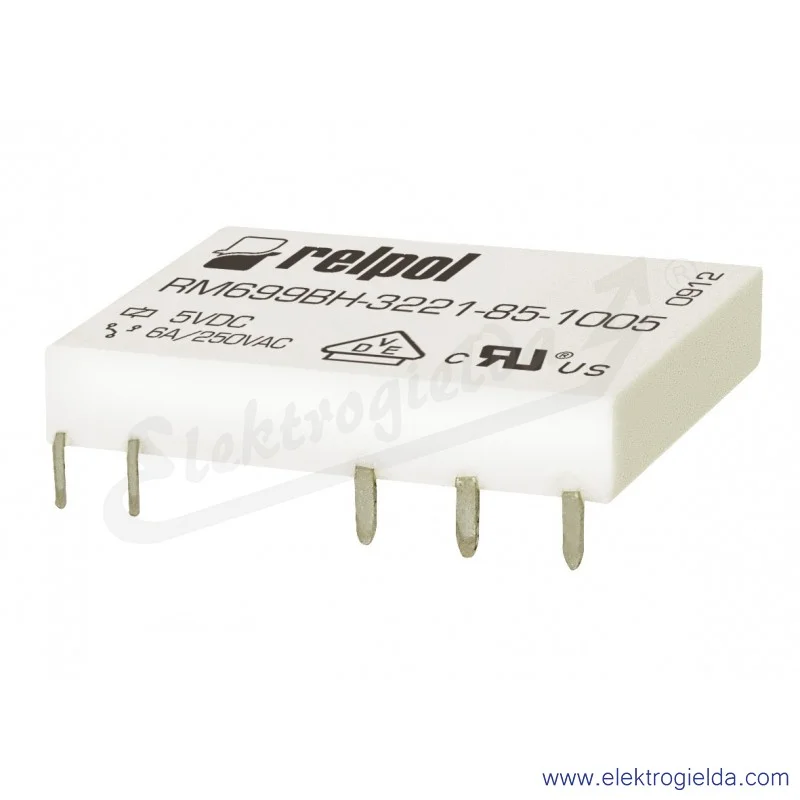

Zdjęcie produktu
  • Zdjęcie produktu
Drukuj
Cena dla Ciebie

31,48 zł brutto/szt.
Cena netto: 25,60 zł

(31,48 zł szt.)

Numer katalogowy: 2613709
Producent: Relpol S.A.
Ilość
Minimalna ilość sprzedaży to 1 sztuka
Produkt dostępny na zamówienie. Zadzwoń 42 652 27 00 lub napisz  sprzedaz@elektrogielda.comnapisz
Stan magazynowy:0 szt.
Czas wysyłki: Produkt dostępny na zamówienie.Zadzwoń 42 652 27 00
Minimalna ilość sprzedaży: 1 szt.
Numer katalogowy:Nr.kat.:2613709
Stan magazynowy: 0 szt.
Czas wysyłki: Na zamówienie
Numer katalogowy: Numer katalogowy: 2613709
Producent: Relpol S.A.
Kod EAN:
Minimalna ilość jednostek miary do kupienia: Min. ilość jedn. miary: 1 szt.
Cena31,48 zł/szt.
Producent:
Numer katalogowy producenta: 2613709
Jednostka miary: szt.
Minimalna ilość sprzedaży: 1
Dane techniczne
Producent:
Głębokość [mm]
128 mm
Kompletny z gniazdem
1NIE
Liczba styków przełącznych
11
Materiał pokrycia styków
1Złoto
Materiał styków
1Stop srebra i dwutlenku cyny (AgSnO2)
Polaryzacja napędu
1Niespolaryzowany
Prąd znamionowy [A]
16 A
Rodzaj napięcia sterowania
1DC
Rodzaj połączenia elektrycznego
1Złącze PCB
Rodzaj styku
1Pojedynczy
Stopień ochrony (IP)
1IP64
Szerokość [mm]
15 mm
Tryb przełączania napędu
1Monostabilny
Wysokość [mm]
115 mm
Z odłączalnymi zaciskami
1NIE
Z wymuszonym prowadzeniem styku
1NIE
Ze wskaźnikiem LED
1NIE
Znamionowe napięcie sterowania Us dla AC 50 Hz [V]
10 V
Znamionowe napięcie sterowania Us dla AC 60 Hz [V]
10 V
Znamionowe napięcie sterowania Us dla DC [V]
112 V
Opis produktu
Przekaźnik elektromagnetyczny, miniaturowy, wersja pozioma, do obwodu drukowanego. Wysokość 5 mm. Wyjście: 1P - jeden zestyk przełączny, styki złocone - wyprowadzenia: 11-12-14; AC1 - 50 mA / 30 V; DC1 - 50 mA / 36 V. Wejście / cewka - wyprowadzenia: A1 - A2, napięcie zasilania Un - 12 V DC. Wymiary: 15 x 28 x 5 mm. Bezpośredni montaż na druku - PCB. IP 64. Materiał styków: AgSnO2+Au 3 µm. Uwaga: możliwe jest obciążenie zestyku większym prądem, przy wyższym napięciu, ale powoduje to szybsze zniszczenie powłoki Au oraz zmianę minimalnych parametrów zestyku. • Rodzaj napięcia zasilania: DC • Napięcie cewki: 12 V • Materiał styków: AgSnO2/Au złocenie twarde • Konfiguracja styków: 1P • Znamionowy prąd AC1: 0,05 A / 30 V AC • Znamionowy prąd DC1: 0,05 A / 36 V DC • Znamionowe napięcie zestyków: 30 V AC • Wymiary: 28 x 15 x 5 mm
Pliki do pobrania

Certyfikat(1.06M)

Karta produktu(2.43M)

Karta produktu(2.4M)

Certyfikat(1.06M)
