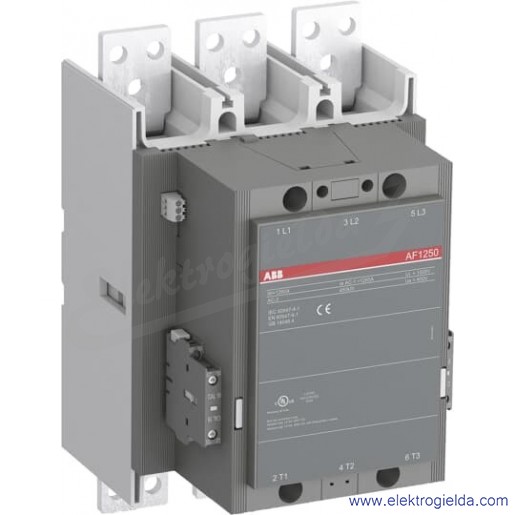

Stycznik AF1250-30-22 24-60V d.c., 3P, 2NO+2NC
Producent:
Numer katalogowy producenta:
1SFL647001R6822
Jednostka miary:
szt.
Minimalna ilość sprzedaży:
1
- Producent:
- Głębokość [mm]
- 242 mm
- Liczba styków głównych rozwiernych
- 0
- Liczba styków głównych zwiernych
- 3
- Liczba styków pomocniczych rozwiernych
- 2
- Liczba styków pomocniczych zwiernych
- 2
- Napięcie pracy dla AC 50 Hz [V]
- 1000 V
- Napięcie pracy dla AC 60 Hz [V]
- 1000 V
- Rodzaj napięcia sterowania
- DC
- Rodzaj podłączenia styków głównych
- Połączenie śrubowe
- Szerokość [mm]
- 210 mm
- Wersja modułowa
- NIE
- Wysokość [mm]
- 344 mm
- Znamionowe napięcie sterowania Us dla DC [V]
- 24 do 60
- Znamionowy prąd pracy Ie dla AC-1, 400 V [A]
- 1260 A
Opis produktu
Styczniki AF1250 do AF2650 od 1260 do 2650 A AC-1 (400 V) reprezentują serię kompaktową ze sterowaniem AC/DC i bardzo szerokim zakresem napięcia cewki. Tylko 4 cewki pokrywają napięcia regulacyjne od 20...500 VDC do 24...500 VAC - bez konieczności stosowania dodatkowych elementów gaśniczych. Ponadto styczniki mają wejście 24 VDC i dlatego mogą być sterowane bezpośrednio ze sterownika PLC. Oznacza to, że mogą być używane na całym świecie i tylko w niewielkiej wariancji. Styczniki te są najczęściej stosowane w obwodach zasilania AC-1 w technologii wiatrowej i słonecznej. Akcesoria, do których można dołączyć, to do 2 2-biegunowych wyłączników pomocniczych montowanych po prawej i lewej stronie. Pomocnicze styki normalnie zamknięte dwóch wyłączników pomocniczych zamontowanych szeregowo po prawej i lewej stronie działają jak styki lustrzane zgodnie z IEC60947-5-1 załącznik L. Asortyment uzupełniają inne akcesoria, takie jak m.in. osłony zacisków, pomoce kablowe i łączniki blokujące.
