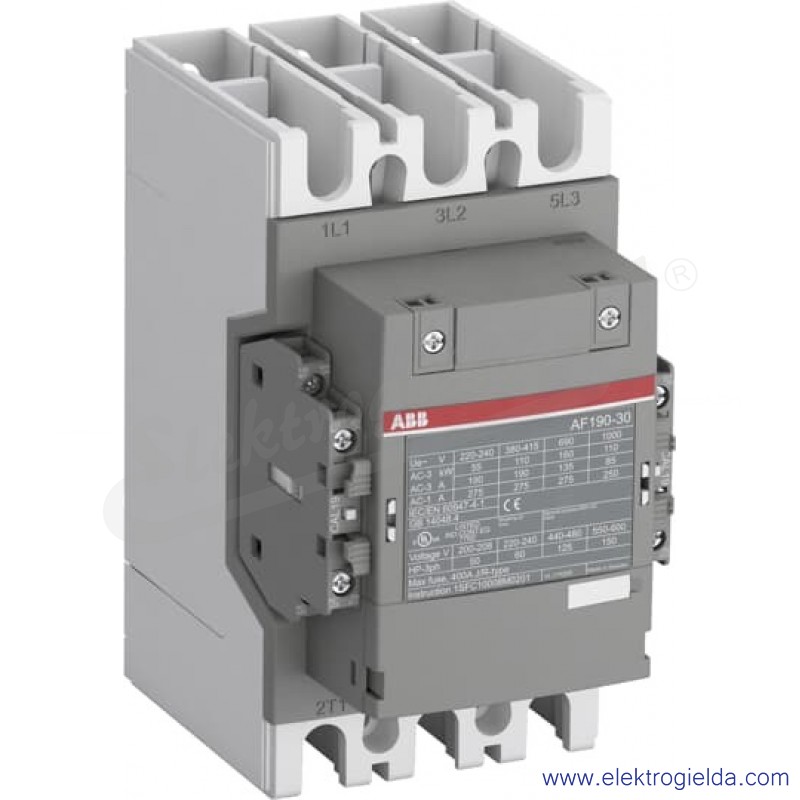

Stycznik AF190B-30-22RT-11 RAIL
Producent:
Numer katalogowy producenta:
1SFL487062R1122
Jednostka miary:
szt.
Minimalna ilość sprzedaży:
1
- Producent:
- Głębokość [mm]
- 153 mm
- Liczba styków głównych rozwiernych
- 0
- Liczba styków głównych zwiernych
- 3
- Liczba styków pomocniczych rozwiernych
- 2
- Liczba styków pomocniczych zwiernych
- 2
- Napięcie pracy dla AC 50 Hz [V]
- 1000 V
- Napięcie pracy dla AC 60 Hz [V]
- 1000 V
- Rodzaj napięcia sterowania
- AC/DC
- Rodzaj podłączenia styków głównych
- Połączenie śrubowe
- Szerokość [mm]
- 105 mm
- Wersja modułowa
- NIE
- Wysokość [mm]
- 196 mm
- Znamionowa moc pracy NEMA [kW]
- 44.742 kW
- Znamionowa moc pracy dla AC-3, 400 V [kW]
- 90 kW
- Znamionowe napięcie sterowania Us dla AC 50 Hz [V]
- 24 do 60
- Znamionowe napięcie sterowania Us dla AC 60 Hz [V]
- 24 do 60
- Znamionowe napięcie sterowania Us dla DC [V]
- 20 do 60
- Znamionowy prąd pracy Ie dla AC-1, 400 V [A]
- 275 A
- Znamionowy prąd pracy Ie dla AC-3, 400 V [A]
- 190 A
Opis produktu
Styczniki 3-biegunowe AF190B spełniają najnowsze normy dla tocznych pojazdów szynowych i umożliwiają montaż w kabinach pasażerskich lub maszynistów pociągów, które często kursują w tunelach lub przejściach podziemnych. Przełączają obwody zasilające z silnikami, obciążeniami lekko indukcyjnymi lub nieindukcyjnymi. Spełniają one wszystkie ważne normy dotyczące taboru kolejowego: IEC 60947-4-1, IEC 60947-5-1, IEC 60077-1/-2 oraz obowiązujące części norm EN 50155, odporność na wstrząsy i wibracje zgodnie z IEC 61373 Cat. 1, klasa B. Osiągają również najwyższy poziom reakcji na ogień i dym zgodnie z europejską normą EN 45545-2 (poziomy zagrożenia HL2) w instalacjach grupowych. Wszystkie zintegrowane lub zmodernizowane pomocnicze styki rozwierne są zaprojektowane jako styki lustrzane zgodnie z IEC60947-5-1 dodatek L. Tylko 4 cewki pokrywają napięcia sterujące od 20...500 VDC do 24...500 VAC. Ponadto posiadają wbudowaną ochronę przeciwprzepięciową i nie wymagają żadnych dodatkowych elementów gaśniczych.
