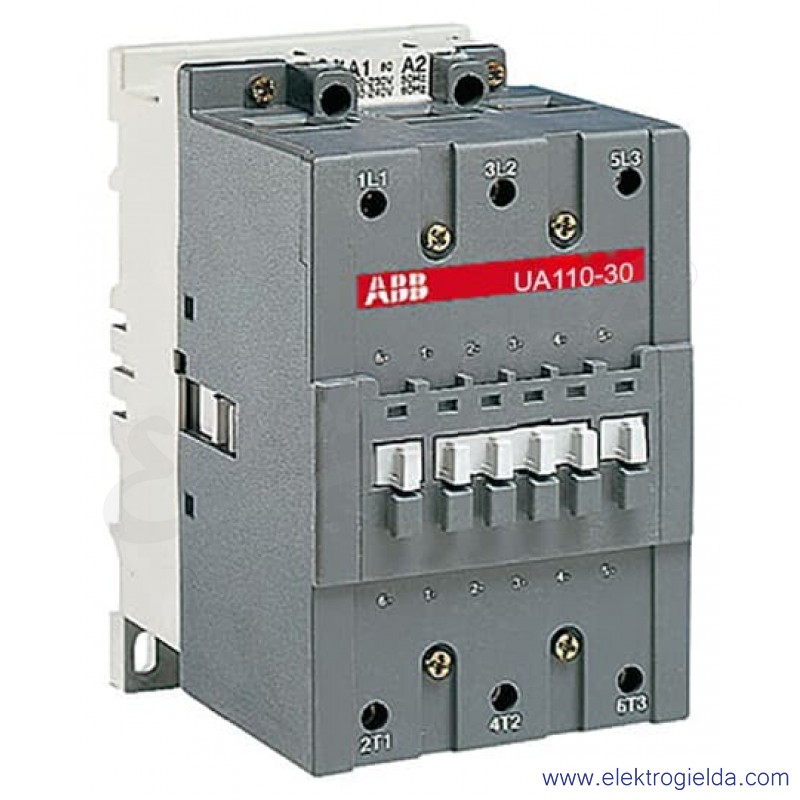

Stycznik UA110-30-00RA400-415V50 Hz

UA110... RA: Styczniki 3-biegunowe do obwodów kondensatorów mogą być stosowane w systemach, w których prąd szczytowy jest znacznie powyżej 100-krotności prądu znamionowego RMS. Styczniki są dostarczane w komplecie z rezystorami tłumiącymi i muszą być używane bez dodatkowych cewek indukcyjnych. Ich żywotność elektryczna wynosi 250 000 cykli przełączania przy Ue 500 V i 100 000 cykli przełączania przy 500 V ≤ Ue ≤ 690 V. Strzelec UA.. RA są wyposażone w specjalny blok przedni, który zapewnia szeregowe wstawienie trzech tłumików do obwodu w celu ograniczenia skoku prądu podczas wzbudzenia baterii kondensatorów. Ich połączenie zapewnia również wstępne ładowanie kondensatorów, aby ograniczyć drugi skok prądu, gdy główne bieguny są włączone. Dzięki zastosowaniu rezystorów najwyższy szczyt prądowy kondensatora może być tłumiony po włączeniu, niezależnie od jego wysokości. Styczniki 3-biegunowe serii UA... RA są projektowane w konstrukcji blokowej. - Bieguny główne: 3 bieguny główne - Obwód sterujący: prąd przemienny uruchamiany z laminowanym obwodem magnetycznym
