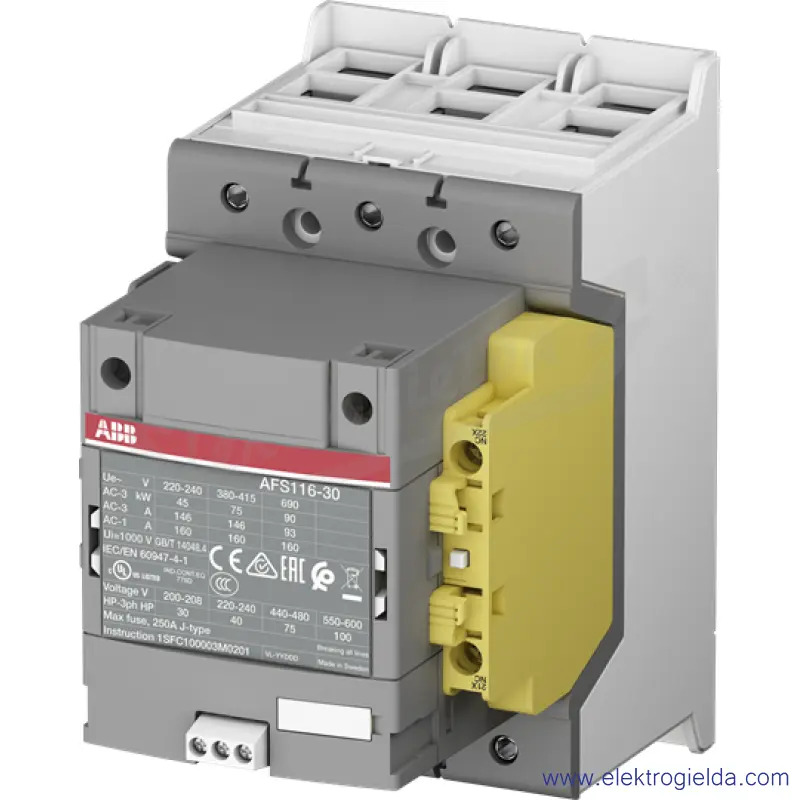

Stycznik bezpieczeństwa AFS116-30-12-33 100-250V 55 kW (AC-3) podłączenie pod zacisk kablowy
Producent:
Numer katalogowy producenta:
1SFL427081R3312
Jednostka miary:
szt.
Minimalna ilość sprzedaży:
1
- Producent:
- Głębokość [mm]
- 126 mm
- Liczba styków głównych rozwiernych
- 0
- Liczba styków głównych zwiernych
- 3
- Liczba styków pomocniczych rozwiernych
- 2
- Liczba styków pomocniczych zwiernych
- 1
- Napięcie pracy dla AC 50 Hz [V]
- 690 V
- Napięcie pracy dla AC 60 Hz [V]
- 690 V
- Rodzaj napięcia sterowania
- AC/DC
- Rodzaj podłączenia styków głównych
- Połączenie śrubowe
- Szerokość [mm]
- 90 mm
- Wersja modułowa
- NIE
- Wysokość [mm]
- 150 mm
- Znamionowa moc pracy NEMA [kW]
- 29.828 kW
- Znamionowa moc pracy dla AC-3, 400 V [kW]
- 55 kW
- Znamionowe napięcie sterowania Us dla AC 50 Hz [V]
- 100 do 250
- Znamionowe napięcie sterowania Us dla AC 60 Hz [V]
- 100 do 250
- Znamionowe napięcie sterowania Us dla DC [V]
- 100 do 250
- Znamionowy prąd pracy Ie dla AC-1, 400 V [A]
- 160 A
- Znamionowy prąd pracy Ie dla AC-3, 400 V [A]
- 116 A
Opis produktu
Styczniki 3-biegunowe serii AFS są przeznaczone do zastosowań związanych z bezpieczeństwem maszyn. Są one dostarczane z zamontowanym na stałe, oznaczonym kolorami, bocznym blokiem styków pomocniczych, dzięki czemu idealnie nadają się do monitorowania i sterowania obwodami zasilania z silnikami, lekkimi obciążeniami indukcyjnymi lub nieindukcyjnymi. Zintegrowane styki pomocnicze są prowadzone na siłę i zaprojektowane jako styki lustrzane zgodnie z IEC60947-5-1 Załącznik L. Ponadto posiadają wbudowaną ochronę przeciwprzepięciową i nie wymagają żadnych dodatkowych elementów gaśniczych. Minimalna zdolność wyłączania styków pomocniczych 12V/3mA, przy awaryjności 10-7 zgodnie z IEC 60947-5-4.
