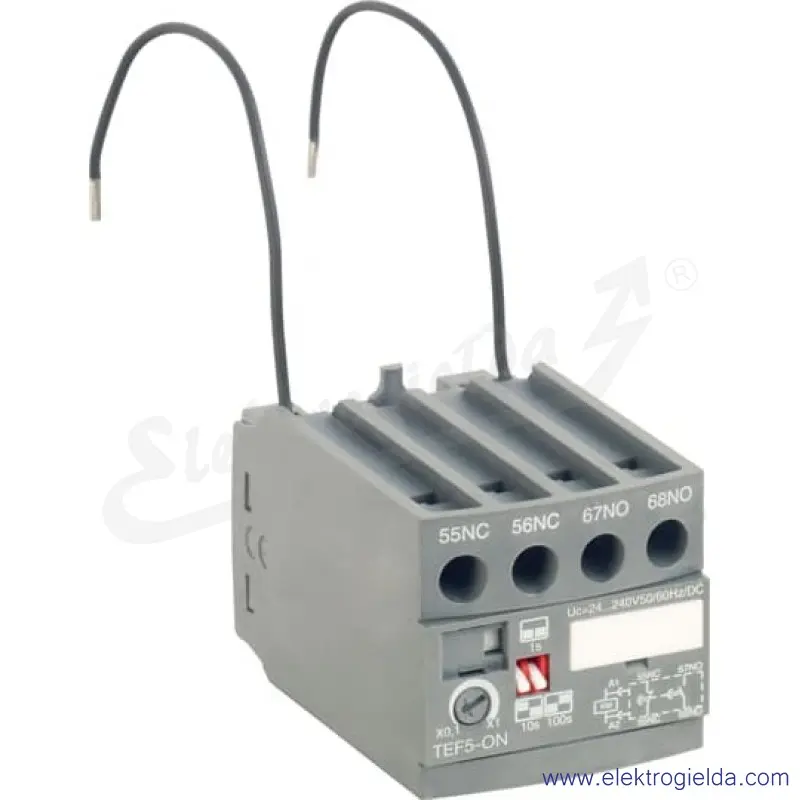

Zwłoka czasowa TEF5-ON opóźnienie załączenia do AF

Elektroniczne przekaźniki czasowe TEF5 z zatrzaskiem czołowym są używane do zadań pomiaru czasu niezależnie od systemu sterowania i są dostępne z opóźnieniem reakcji i awaryjnym. Elektroniczne przekaźniki czasowe TEF5 są montowane i blokowane z przodu styczników A/AL lub styczników pomocniczych N/NL. Mechaniczny wskaźnik wskazuje stan stycznika. Elektroniczne przekaźniki czasowe TEF5 są zasilane przez równoległe bezpośrednie połączenie z zaciskami cewki A1 – A2 stycznika lub stycznika pomocniczego. W celu ochrony przed przepięciami w cewce stycznika warystor jest zintegrowany z przekaźnikiem czasowym. Dzięki TEF5-ON i TEF5-OFF funkcje mogą być opóźnione nawet o 100 s w trzech różnych zakresach czasowych, niezależnie od systemu sterowania. Zakresy opóźnienia czasowego wybiera się za pomocą przełącznika, a opóźnienie czasowe ustawia się za pomocą przełącznika obrotowego. Funkcja regulacji czasu jest aktywowana poprzez zamknięcie lub otwarcie urządzenia, na którym zamontowany jest przekaźnik czasowy. Wersja z opóźnieniem awaryjnym działa bez dodatkowego napięcia sterującego.
