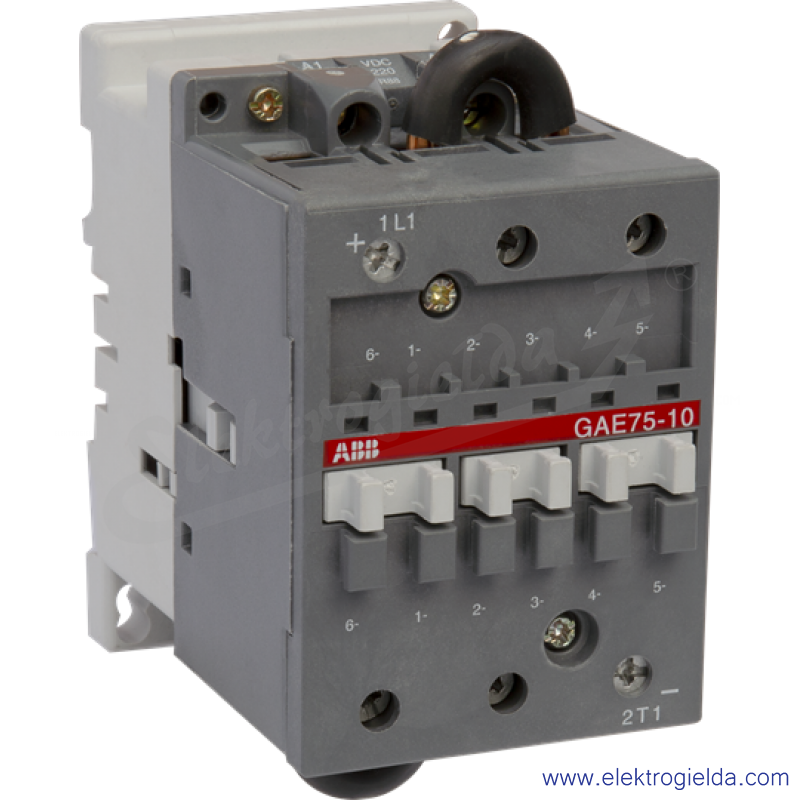

Stycznik GAE75-10-00 48V DC

Styczniki GAE75 przeznaczone są do przełączania obwodów prądu stałego. Tłumienie łuku elektrycznego jest trudniejsze w prądzie stałym niż w prądzie przemiennym. Aby wybrać stycznik, należy znać prąd i napięcie, które mają zostać przerwane, a także stałą czasową L/R obwodu zasilania, który ma być sterowany. Styczniki GAE 75 mają konstrukcję blokową. - Bieguny główne: styczniki są wyposażone w rynny łukowe z magnesami trwałymi specjalnie zaprojektowanymi do przerywania prądu stałego. Trzy ścieżki styczników są połączone szeregowo za pomocą dwóch dostarczonych i zamontowanych izolowanych przyłączy (25 mm²). GAE75 są urządzeniami "jednobiegunowymi", dla których należy przestrzegać polaryzacji połączeń wskazanych obok zacisków przyłączeniowych. Ponadto są one oznaczone jako 1L1 dla zacisku dodatniego i 2T1 dla zacisku ujemnego. - Obwód sterujący: zasilany prądem stałym ze standardowymi cewkami prądu stałego z podwójnym uzwojeniem (z dodatkowym fabrycznie zamontowanym stykiem otulinowym do włożenia uzwojenia "podtrzymującego") - Akcesoria: dostępna jest szeroka gama akcesoriów
