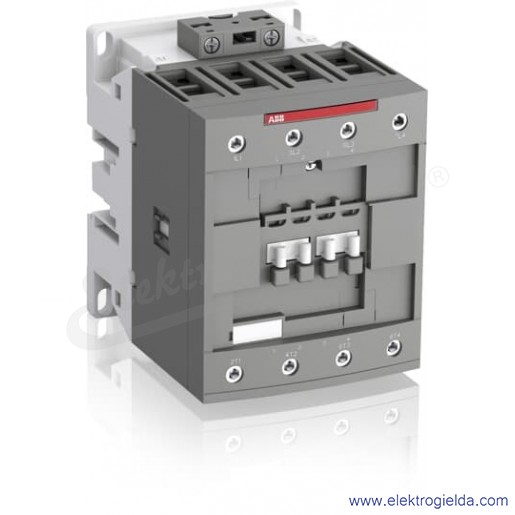

Stycznik AF80-40-00-11 24-60V50/60HZ 20-60VDC
Producent:
Numer katalogowy producenta:
1SBL397201R1100
Jednostka miary:
szt.
Minimalna ilość sprzedaży:
1
- Producent:
- Głębokość [mm]
- 116 mm
- Liczba styków głównych rozwiernych
- 0
- Liczba styków głównych zwiernych
- 4
- Liczba styków pomocniczych rozwiernych
- 0
- Liczba styków pomocniczych zwiernych
- 0
- Napięcie pracy dla AC 50 Hz [V]
- 1000 V
- Napięcie pracy dla AC 60 Hz [V]
- 1000 V
- Rodzaj napięcia sterowania
- AC/DC
- Rodzaj podłączenia styków głównych
- Połączenie śrubowe
- Szerokość [mm]
- 90 mm
- Wersja modułowa
- NIE
- Wysokość [mm]
- 125.5 mm
- Znamionowa moc pracy dla AC-3, 400 V [kW]
- 37 kW
- Znamionowe napięcie sterowania Us dla AC 50 Hz [V]
- 24 do 60
- Znamionowe napięcie sterowania Us dla AC 60 Hz [V]
- 24 do 60
- Znamionowe napięcie sterowania Us dla DC [V]
- 20 do 60
- Znamionowy prąd pracy Ie dla AC-1, 400 V [A]
- 125 A
- Znamionowy prąd pracy Ie dla AC-3, 400 V [A]
- 80 A
Opis produktu
Styczniki AF09 do AF96 od 4 do 45 kW AC-3 (400 V) są przeznaczone do serii kompaktowej ze sterowaniem AC/DC i bardzo szerokimi zakresami napięcia cewki. Tylko 4 cewki pokrywają napięcia regulacyjne od 20...500 VDC do 24...500 VAC - bez konieczności stosowania dodatkowych elementów gaśniczych. W związku z tym mogą być używane tylko na całym świecie i tylko w niewielkiej wariancji. Przełączają obwody zasilające z silnikami, obciążeniami lekko indukcyjnymi lub nieindukcyjnymi. Elastycznie wymienne zaciski przyłączeniowe cewki umożliwiają podłączenie od góry, od dołu lub od góry i od dołu. Akcesoria do podłączania obejmują 1- i 4-biegunowe przełączniki pomocnicze montowane z przodu, a także 2-biegunowe wyłączniki pomocnicze montowane po prawej i lewej stronie. Do podłączenia cewki czołowej dostępny jest dodatkowy blok wyłączników pomocniczych z 1S+1Ö oraz przyłącza cewki A1 i A2 do AF65. Wszystkie pomocnicze styki rozwierne są zaprojektowane jako styki lustrzane zgodnie z IEC60947-5-1 załącznik L. Asortyment uzupełniają inne akcesoria, takie jak między innymi łączniki czasowe, pomoce do okablowania i ogniwa blokujące.
