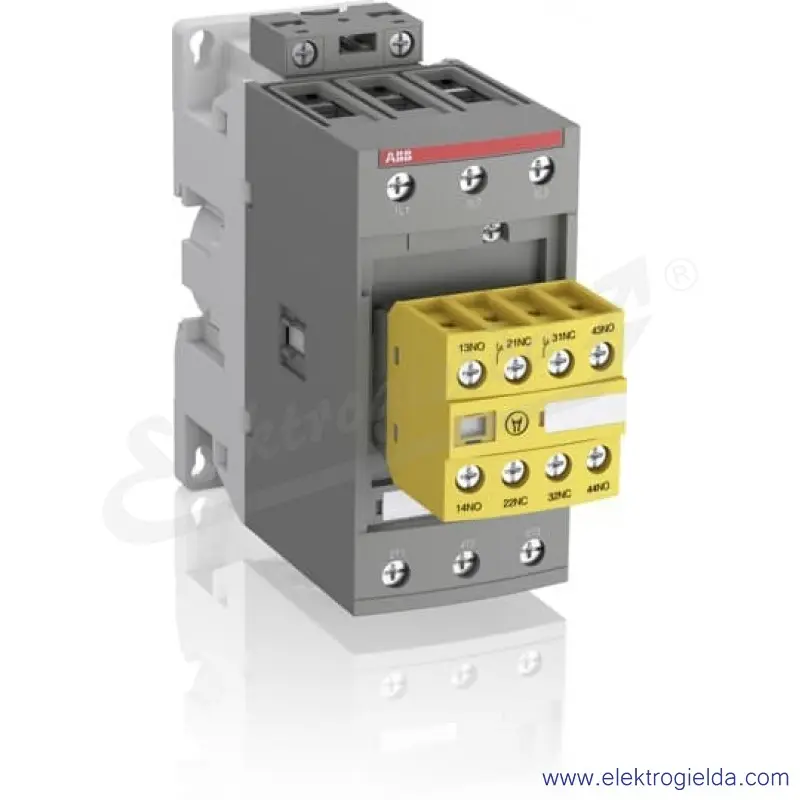

AFS52-30-22-11 24 -60V50/60HZ 20-60VDC 3P 2NO+2NC 22kW/AC3, Stycznik bezpieczeństwa

Zdjęcie produktu
  • Zdjęcie produktu
Drukuj
Cena dla Ciebie

1 035,88 zł brutto/szt.
Cena netto: 842,18 zł

(1 035,88 zł szt.)

Numer katalogowy: 1SBL367082R1122
Producent: ABB
Kod EAN: 3471523157712
Ilość
Minimalna ilość sprzedaży to 1 sztuka
Stan magazynowy:2 szt.
Czas wysyłki: 24h
Minimalna ilość sprzedaży: 1 szt.
Numer katalogowy:Nr.kat.:1SBL367082R1122
Stan magazynowy: 2 szt.
Czas wysyłki: 24h
Numer katalog: Numer katalogowy: 1SBL367082R1122
Producent: ABB
Kod EAN: 3471523157712
Minimalna ilość jednostek miary do kupienia: Min. ilość jedn. miary: 1 szt.
Cena1 035,88 zł/szt.
Producent:
Numer katalogowy producenta: 1SBL367082R1122
Jednostka miary: szt.
Minimalna ilość sprzedaży: 1
Dane techniczne
Producent:
Głębokość [mm]
1144 mm
Liczba styków głównych zwiernych
13
Liczba styków pomocniczych rozwiernych
12
Liczba styków pomocniczych zwiernych
12
Napięcie pracy dla AC 50 Hz [V]
1690 V
Napięcie pracy dla AC 60 Hz [V]
1690 V
Rodzaj napięcia sterowania
1AC/DC
Rodzaj podłączenia styków głównych
1Połączenie śrubowe
Szerokość [mm]
155 mm
Wersja modułowa
1NIE
Wysokość [mm]
1125 mm
Znamionowa moc pracy dla AC-3, 400 V [kW]
122 kW
Znamionowe napięcie sterowania Us dla AC 50 Hz [V]
124 do 60
Znamionowe napięcie sterowania Us dla AC 60 Hz [V]
124 do 60
Znamionowe napięcie sterowania Us dla DC [V]
120 do 60
Znamionowy prąd pracy Ie dla AC-1, 400 V [A]
1100 A
Znamionowy prąd pracy Ie dla AC-3, 400 V [A]
153 A
Opis produktu
Styczniki 3-biegunowe AFS są przeznaczone do zastosowań związanych z bezpieczeństwem maszyn. Są one dostarczane ze stałymi, oznaczonymi kolorami blokami styków pomocniczych z przodu, dzięki czemu idealnie nadają się do monitorowania i sterowania obwodami zasilania z silnikami, lekkimi obciążeniami indukcyjnymi lub nieindukcyjnymi. Zintegrowane styki pomocnicze są prowadzone na siłę i zaprojektowane jako styki lustrzane zgodnie z IEC60947-5-1 Załącznik L. Ponadto posiadają wbudowaną ochronę przeciwprzepięciową i nie wymagają żadnych dodatkowych elementów gaśniczych. Minimalna zdolność wyłączania styków pomocniczych 12V / 3mA, przy awaryjności 10-7 zgodnie z IEC 60947-5-4. Styczniki AFS o kodzie cewki -11 nie nadają się do sterowania za pomocą wyjścia PLC 24 V DC.
