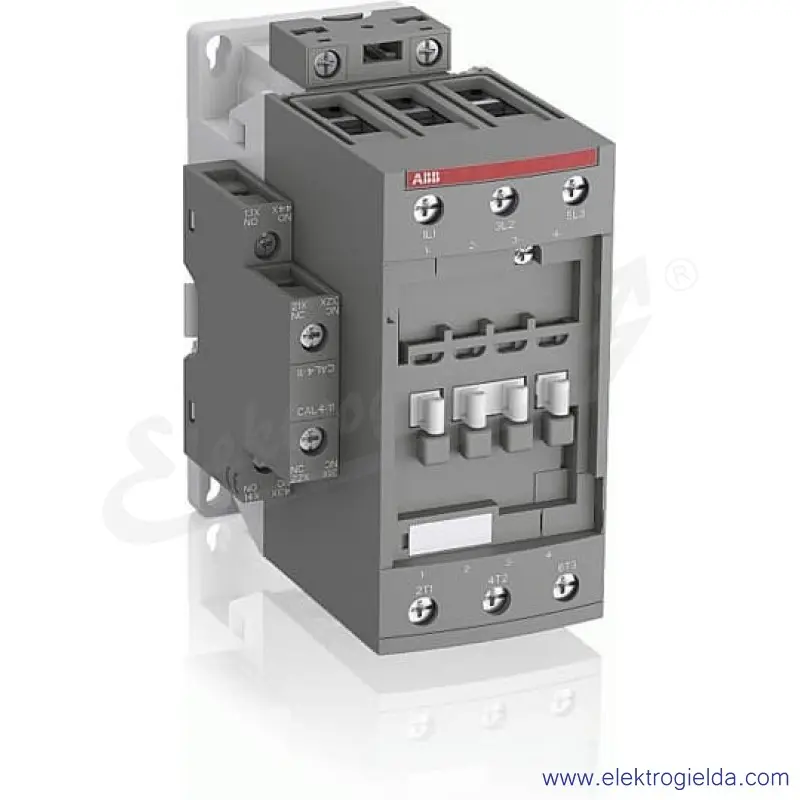

AF40-30-11-14 Stycznik 250-500V AC/DC, 3P, 1NO+1NC

Styczniki AF09 do AF96 od 4 do 45 kW AC-3 (400 V) są przeznaczone do serii kompaktowej ze sterowaniem AC/DC i bardzo szerokimi zakresami napięcia cewki. Tylko 4 cewki pokrywają napięcia regulacyjne od 20...500 VDC do 24...500 VAC - bez konieczności stosowania dodatkowych elementów gaśniczych. W związku z tym mogą być używane tylko na całym świecie i tylko w niewielkiej wariancji. Przełączają obwody zasilające z silnikami, obciążeniami lekko indukcyjnymi lub nieindukcyjnymi. Elastycznie wymienne zaciski przyłączeniowe cewki umożliwiają podłączenie od góry, od dołu lub od góry i od dołu. Akcesoria do podłączania obejmują 1- i 4-biegunowe przełączniki pomocnicze montowane z przodu, a także 2-biegunowe wyłączniki pomocnicze montowane po prawej i lewej stronie. Do podłączenia cewki czołowej dostępny jest dodatkowy blok wyłączników pomocniczych z 1S+1Ö oraz przyłącza cewki A1 i A2 do AF65. Wszystkie pomocnicze styki rozwierne są zaprojektowane jako styki lustrzane zgodnie z IEC60947-5-1 załącznik L. Asortyment uzupełniają inne akcesoria, takie jak między innymi łączniki czasowe, pomoce do okablowania i ogniwa blokujące.
