Stycznik UA30-30-10RA 110V 50Hz / 110-120V 60Hz

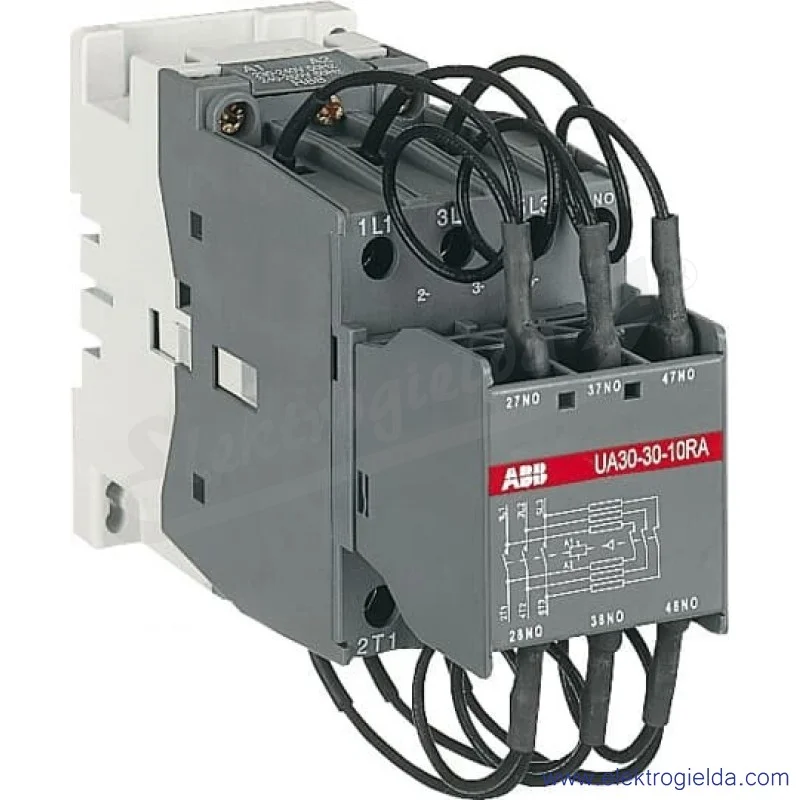

Zdjęcie produktu
  • Zdjęcie produktu
Drukuj
Cena dla Ciebie

791,66 zł brutto/szt.
Cena netto: 643,63 zł

(791,66 zł szt.)

Numer katalogowy: 1SBL281024R8410
Producent: ABB
Kod EAN: 3471522302847
Ilość
Minimalna ilość sprzedaży to 1 sztuka
Produkt dostępny na zamówienie. Zadzwoń 42 652 27 00 lub napisz  sprzedaz@elektrogielda.comnapisz
Stan magazynowy:0 szt.
Czas wysyłki: Produkt dostępny na zamówienie.Zadzwoń 42 652 27 00
Minimalna ilość sprzedaży: 1 szt.
Numer katalogowy:Nr.kat.:1SBL281024R8410
Stan magazynowy: 0 szt.
Czas wysyłki: Na zamówienie
Numer katalog: Numer katalogowy: 1SBL281024R8410
Producent: ABB
Kod EAN: 3471522302847
Minimalna ilość jednostek miary do kupienia: Min. ilość jedn. miary: 1 szt.
Cena791,66 zł/szt.
Producent:
Numer katalogowy producenta: 1SBL281024R8410
Jednostka miary: szt.
Minimalna ilość sprzedaży: 1
Dane techniczne
Producent:
Głębokość [mm]
1141 mm
Liczba styków głównych zwiernych
13
Liczba styków pomocniczych zwiernych
11
Moc znamionowa bierna przy 400 V, 60 Hz [kvar]
130 kvar
Napięcie pracy dla AC 50 Hz [V]
1690 V
Napięcie pracy dla AC 60 Hz [V]
1690 V
Rodzaj napięcia sterowania
1AC
Rodzaj podłączenia styków głównych
1Połączenie śrubowe
Szerokość [mm]
154 mm
Wysokość [mm]
1130 mm
Znamionowa moc bierna dla 400 V, 50 Hz [kvar]
130 kvar
Znamionowe napięcie sterowania Us dla AC 50 Hz [V]
1110 V
Znamionowe napięcie sterowania Us dla AC 60 Hz [V]
1110 do 120
Opis produktu
3-biegunowe styczniki UA30-30-10RA do obwodów kondensatorów mogą być stosowane w systemach, w których prąd szczytowy jest znacznie powyżej 100-krotności prądu znamionowego RMS. Styczniki są dostarczane w komplecie z rezystorami tłumiącymi i muszą być używane bez dodatkowych cewek indukcyjnych. Ich żywotność elektryczna wynosi 250 000 cykli przełączania przy Ue 500 V i 100 000 cykli przełączania przy 500 V ≤ Ue ≤ 690 V. Strzelec UA.. RA są wyposażone w specjalny blok przedni, który zapewnia szeregowe wstawienie trzech tłumików do obwodu w celu ograniczenia skoku prądu podczas wzbudzenia baterii kondensatorów. Ich połączenie zapewnia również wstępne ładowanie kondensatorów, aby ograniczyć drugi skok prądu, gdy główne bieguny są włączone. Dzięki zastosowaniu rezystorów najwyższy szczyt prądowy kondensatora może być tłumiony po włączeniu, niezależnie od jego wysokości. Styczniki 3-biegunowe serii UA... RA są projektowane w konstrukcji blokowej. - Bieguny główne: 3 bieguny główne - Obwód sterujący: prąd przemienny uruchamiany z laminowanym obwodem magnetycznym
