Stycznik AF30-30-22-11 24-60V50/60HZ 20-60VDC 3-biegunowy 2NO+2NC

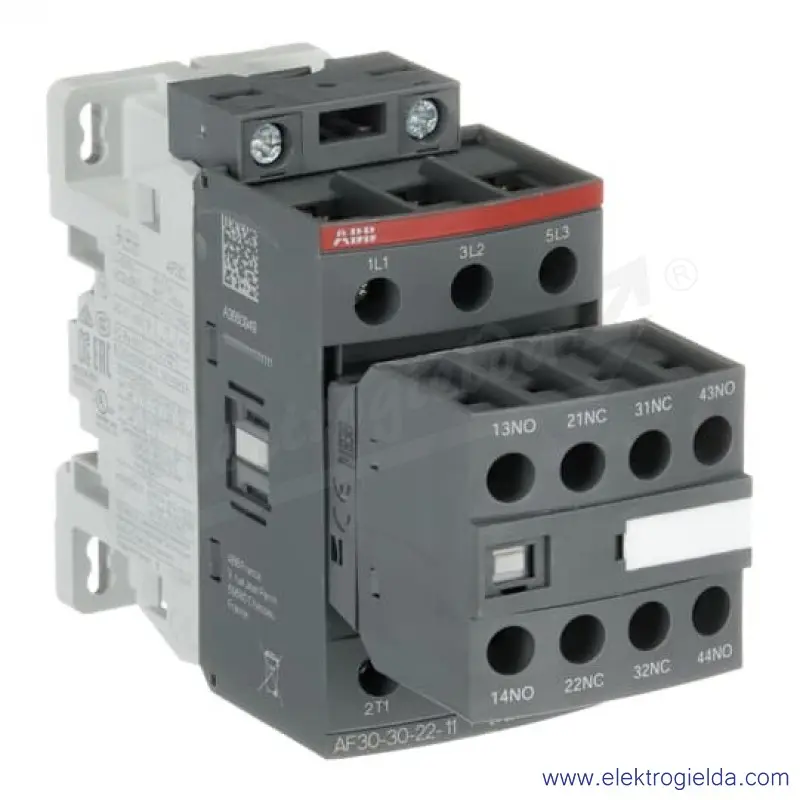

Zdjęcie produktu
  • Zdjęcie produktu
Drukuj
Cena dla Ciebie

456,52 zł brutto/szt.
Cena netto: 371,15 zł

(456,52 zł szt.)

Numer katalogowy: 1SBL277001R1122
Producent: ABB
Kod EAN: 3471523111417
Ilość
Minimalna ilość sprzedaży to 1 sztuka
Produkt dostępny na zamówienie. Zadzwoń 42 652 27 00 lub napisz  sprzedaz@elektrogielda.comnapisz
Stan magazynowy:0 szt.
Czas wysyłki: Produkt dostępny na zamówienie.Zadzwoń 42 652 27 00
Minimalna ilość sprzedaży: 1 szt.
Numer katalogowy:Nr.kat.:1SBL277001R1122
Stan magazynowy: 0 szt.
Czas wysyłki: Na zamówienie
Numer katalog: Numer katalogowy: 1SBL277001R1122
Producent: ABB
Kod EAN: 3471523111417
Minimalna ilość jednostek miary do kupienia: Min. ilość jedn. miary: 1 szt.
Cena456,52 zł/szt.
Producent:
Numer katalogowy producenta: 1SBL277001R1122
Jednostka miary: szt.
Minimalna ilość sprzedaży: 1
Dane techniczne
Producent:
Głębokość [mm]
1119 mm
Liczba styków głównych zwiernych
13
Liczba styków pomocniczych rozwiernych
12
Liczba styków pomocniczych zwiernych
12
Napięcie pracy dla AC 50 Hz [V]
1690 V
Napięcie pracy dla AC 60 Hz [V]
1690 V
Rodzaj napięcia sterowania
1AC/DC
Rodzaj podłączenia styków głównych
1Połączenie śrubowe
Szerokość [mm]
145 mm
Wersja modułowa
1NIE
Wysokość [mm]
186 mm
Znamionowa moc pracy dla AC-3, 400 V [kW]
115 kW
Znamionowe napięcie sterowania Us dla AC 50 Hz [V]
124 do 60
Znamionowe napięcie sterowania Us dla AC 60 Hz [V]
124 do 60
Znamionowe napięcie sterowania Us dla DC [V]
120 do 60
Znamionowy prąd pracy Ie dla AC-1, 400 V [A]
150 A
Znamionowy prąd pracy Ie dla AC-3, 400 V [A]
132 A
Opis produktu
3-biegunowe styczniki AF30 reprezentują serię kompaktową ze sterowaniem AC/DC i bardzo szerokim zakresem napięcia cewki. Przełączają obwody zasilające z silnikami, obciążeniami lekko indukcyjnymi lub nieindukcyjnymi. Tylko 4 cewki pokrywają napięcia sterujące od 20...500 VDC do 24...500 VAC. Posiadają zintegrowaną ochronę przeciwprzepięciową i nie wymagają żadnych dodatkowych elementów gaśniczych. Wszystkie pomocnicze styki rozwierne, które można doposażyć, są zaprojektowane jako styki lustrzane zgodnie z IEC60947-5-1 załącznik L. Asortyment uzupełniają inne akcesoria, takie jak między innymi łączniki czasowe, pomoce do okablowania i ogniwa blokujące. Styczniki o kodzie cewki -11 nie nadają się do podłączenia do wyjść PLC 24 V DC.
