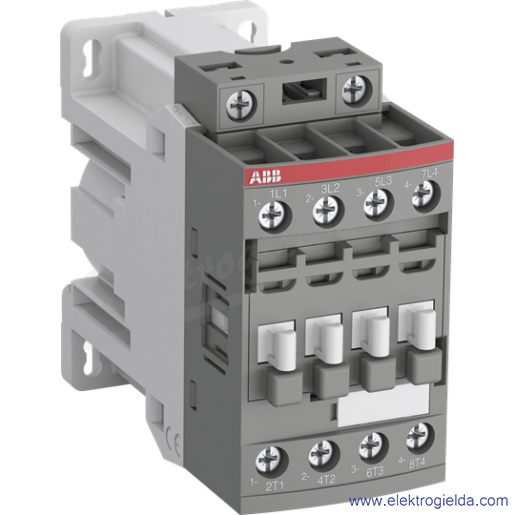

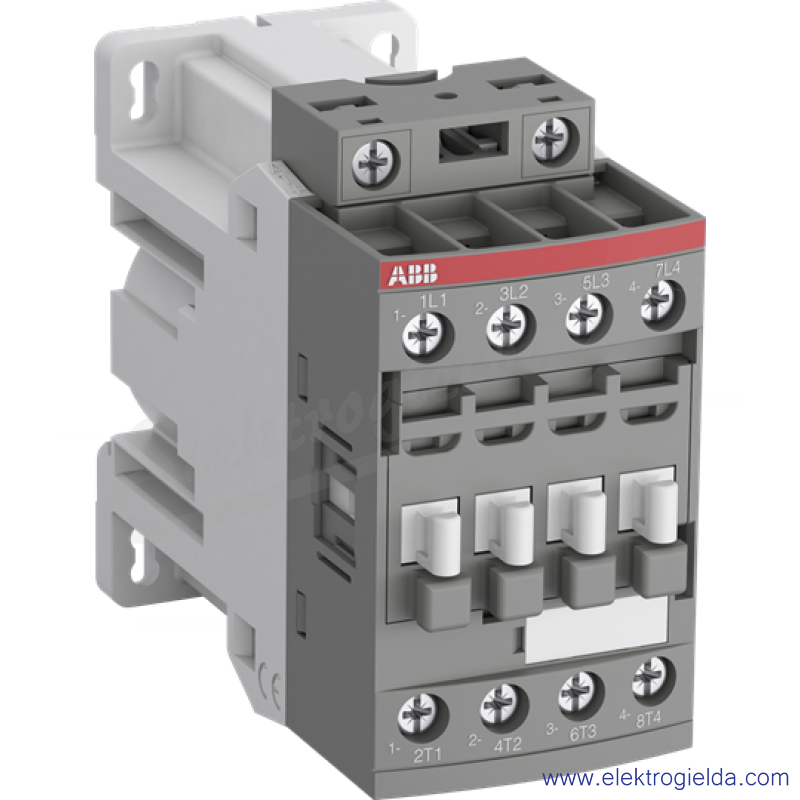

Stycznik AF16Z-22-00-30 24V DC
Producent:
Numer katalogowy producenta:
1SBL176501R3000
Jednostka miary:
szt.
Minimalna ilość sprzedaży:
1
- Producent:
- Głębokość [mm]
- 97 mm
- Liczba styków głównych rozwiernych
- 2
- Liczba styków głównych zwiernych
- 2
- Liczba styków pomocniczych rozwiernych
- 0
- Liczba styków pomocniczych zwiernych
- 0
- Napięcie pracy dla AC 50 Hz [V]
- 690 V
- Napięcie pracy dla AC 60 Hz [V]
- 690 V
- Rodzaj napięcia sterowania
- DC
- Rodzaj podłączenia styków głównych
- Połączenie śrubowe
- Szerokość [mm]
- 45 mm
- Wersja modułowa
- NIE
- Wysokość [mm]
- 86 mm
- Znamionowa moc pracy dla AC-3, 400 V [kW]
- 7.5 kW
- Znamionowe napięcie sterowania Us dla DC [V]
- 24 V
- Znamionowy prąd pracy Ie dla AC-1, 400 V [A]
- 30 A
- Znamionowy prąd pracy Ie dla AC-3, 400 V [A]
- 18 A
Opis produktu
Styczniki 4-biegunowe AF16Z służą do sterowania obwodami zasilania do 690V AC i 220V DC. Stosowane są głównie do sterowania obciążeniami nieindukcyjnymi lub lekko indukcyjnymi. Styczniki o kodzie cewki -30 posiadają elektroniczny interfejs cewki 24 V DC z wbudowanym zabezpieczeniem przeciwprzepięciowym, co pozwala na zmniejszenie zużycia cewki podtrzymującej do 1,7 W i bezpośrednie sterowanie przez wyjście PLC ≥ 250 mA 24 V DC, bez dodatkowego przekaźnika interfejsu. Należy wziąć pod uwagę biegunowość na połączeniach cewek (A1+ i A2-). Dostępne są bloki styków pomocniczych do montażu z przodu i z boku ze stykami pomocniczymi prowadzonymi na siłę zgodnie z załącznikiem L do normy IEC 60947-5-1 oraz styki lustrzane NC zgodnie z załącznikiem F do normy IEC 60947-4-1.
