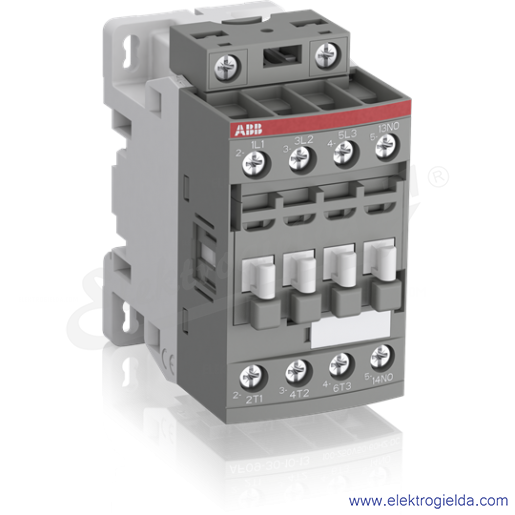

Stycznik AF12-30-01-12 48-130V50/60HZ-DC
Producent:
Numer katalogowy producenta:
1SBL157001R1201
Jednostka miary:
szt.
Minimalna ilość sprzedaży:
1
- Producent:
- Głębokość [mm]
- 77 mm
- Liczba styków głównych rozwiernych
- 0
- Liczba styków głównych zwiernych
- 3
- Liczba styków pomocniczych rozwiernych
- 1
- Liczba styków pomocniczych zwiernych
- 0
- Napięcie pracy dla AC 50 Hz [V]
- 690 V
- Napięcie pracy dla AC 60 Hz [V]
- 690 V
- Rodzaj napięcia sterowania
- AC/DC
- Rodzaj podłączenia styków głównych
- Połączenie śrubowe
- Szerokość [mm]
- 45 mm
- Wersja modułowa
- NIE
- Wysokość [mm]
- 86 mm
- Znamionowa moc pracy NEMA [kW]
- 3.7285 kW
- Znamionowa moc pracy dla AC-3, 400 V [kW]
- 5.5 kW
- Znamionowe napięcie sterowania Us dla AC 50 Hz [V]
- 48 do 130
- Znamionowe napięcie sterowania Us dla AC 60 Hz [V]
- 48 do 130
- Znamionowe napięcie sterowania Us dla DC [V]
- 48 do 130
- Znamionowy prąd pracy Ie dla AC-1, 400 V [A]
- 28 A
- Znamionowy prąd pracy Ie dla AC-3, 400 V [A]
- 12 A
Opis produktu
3-biegunowe styczniki AF12 reprezentują serię kompaktową ze sterowaniem AC/DC i bardzo szerokimi zakresami napięcia cewki. Przełączają obwody zasilające z silnikami, obciążeniami lekko indukcyjnymi lub nieindukcyjnymi. Tylko 4 cewki pokrywają napięcia sterujące od 20...500 VDC do 24...500 VAC. Posiadają zintegrowaną ochronę przeciwprzepięciową i nie wymagają żadnych dodatkowych elementów gaśniczych. Wszystkie zintegrowane lub możliwe do doposażenia styki pomocnicze NC są zaprojektowane jako styki lustrzane zgodnie z IEC60947-5-1 załącznik L. Asortyment uzupełniają inne akcesoria, takie jak między innymi łączniki czasowe, pomoce do okablowania i ogniwa blokujące.
