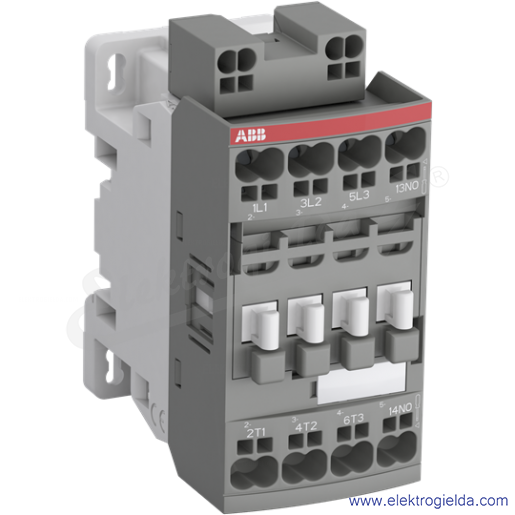

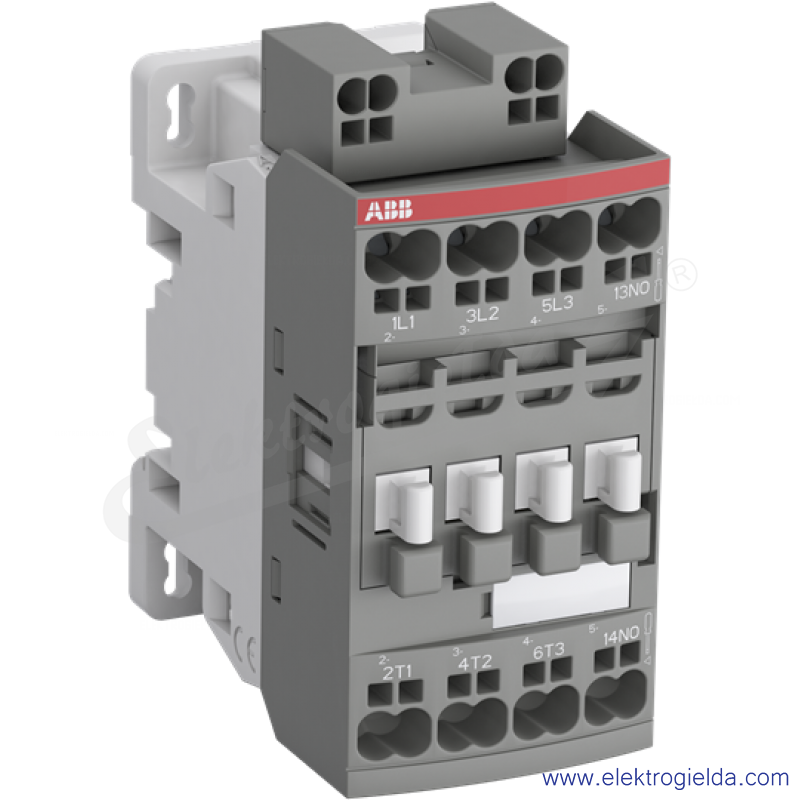

Stycznik AFC12-30-10K-81 24V 50/60Hz
Producent:
Numer katalogowy producenta:
1SBL151005R8110
Jednostka miary:
szt.
Minimalna ilość sprzedaży:
1
- Producent:
- Głębokość [mm]
- 77 mm
- Liczba styków głównych rozwiernych
- 0
- Liczba styków głównych zwiernych
- 3
- Liczba styków pomocniczych rozwiernych
- 0
- Liczba styków pomocniczych zwiernych
- 1
- Napięcie pracy dla AC 50 Hz [V]
- 690 V
- Napięcie pracy dla AC 60 Hz [V]
- 690 V
- Rodzaj napięcia sterowania
- AC
- Rodzaj podłączenia styków głównych
- Zacisk sprężynowy
- Szerokość [mm]
- 45 mm
- Wersja modułowa
- NIE
- Wysokość [mm]
- 92.3 mm
- Znamionowa moc pracy NEMA [kW]
- 3.7285 kW
- Znamionowa moc pracy dla AC-3, 400 V [kW]
- 5.5 kW
- Znamionowe napięcie sterowania Us dla AC 50 Hz [V]
- 24 V
- Znamionowe napięcie sterowania Us dla AC 60 Hz [V]
- 24 V
- Znamionowy prąd pracy Ie dla AC-1, 400 V [A]
- 28 A
- Znamionowy prąd pracy Ie dla AC-3, 400 V [A]
- 12 A
Opis produktu
Styczniki AFC09 do AFC96 od 4 do 45 kW AC-3 (400 V) są przeznaczone do serii kompaktowej ze sterowaniem AC. Stosowane są głównie do sterowania silnikami trójfazowymi i ogólnie do sterowania obwodami zasilania do 690 V AC lub 220 V DC. Styczniki mogą być również używane do wielu innych zastosowań, takich jak izolacja, przełączanie kondensatorów lub oświetlenie. Jednopoziomowe, 3-biegunowe styczniki serii AFC są zaprojektowane w konstrukcji blokowej z konwencjonalnie uzwojoną cewką elektromagnetyczną prądu przemiennego. Styczniki AFC mogą być wyposażone w standardowe akcesoria AF. Elastycznie wymienne zaciski przyłączeniowe cewki umożliwiają podłączenie od góry, od dołu lub od góry i od dołu. Akcesoria, które można dołączyć, to 1- i 4-biegunowe wyłączniki pomocnicze, które można przymocować z przodu, a także 2-biegunowe wyłączniki pomocnicze, które można zamontować po prawej i lewej stronie. Do podłączenia cewki czołowej dostępny jest kolejny blok rozłączników pomocniczych z 1S+1Ö oraz przyłącza cewek A1 i A2. Wszystkie pomocnicze styki rozwierne są zaprojektowane jako styki lustrzane zgodnie z IEC60947-5-1 załącznik L. Asortyment uzupełniają inne akcesoria, takie jak m.in. elementy gaśnicze, pomoce elektryczne i łączniki blokujące.
