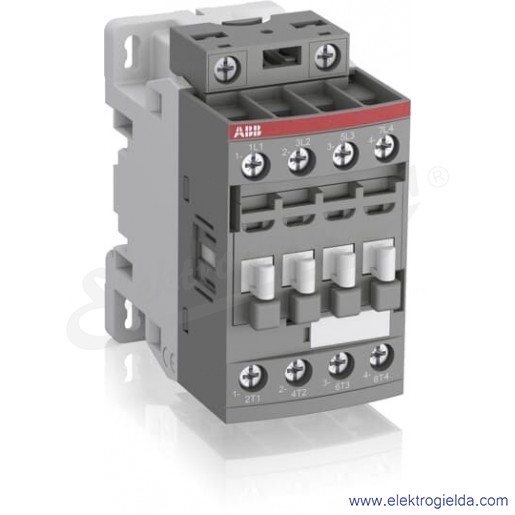

Stycznik AF09Z-40-00-23 100-250V50/60HZ-DC
Producent:
Numer katalogowy producenta:
1SBL136201R2300
Jednostka miary:
szt.
Minimalna ilość sprzedaży:
1
- Producent:
- Głębokość [mm]
- 77 mm
- Liczba styków głównych rozwiernych
- 0
- Liczba styków głównych zwiernych
- 4
- Liczba styków pomocniczych rozwiernych
- 0
- Liczba styków pomocniczych zwiernych
- 0
- Napięcie pracy dla AC 50 Hz [V]
- 690 V
- Napięcie pracy dla AC 60 Hz [V]
- 690 V
- Rodzaj napięcia sterowania
- AC/DC
- Rodzaj podłączenia styków głównych
- Połączenie śrubowe
- Szerokość [mm]
- 45 mm
- Wersja modułowa
- NIE
- Wysokość [mm]
- 86 mm
- Znamionowa moc pracy dla AC-3, 400 V [kW]
- 4 kW
- Znamionowe napięcie sterowania Us dla AC 50 Hz [V]
- 100 do 250
- Znamionowe napięcie sterowania Us dla AC 60 Hz [V]
- 100 do 250
- Znamionowe napięcie sterowania Us dla DC [V]
- 100 do 250
- Znamionowy prąd pracy Ie dla AC-1, 400 V [A]
- 25 A
- Znamionowy prąd pracy Ie dla AC-3, 400 V [A]
- 9 A
Opis produktu
Styczniki 4-biegunowe AF09Z przeznaczone są do przełączania obwodów zasilających z silnikami, obciążeniami lekkimi lub nieindukcyjnymi. Posiadają elektroniczny interfejs cewki, który może realizować bardzo szerokie napięcie sterujące. Oznacza to, że można zarządzać nawet dużymi wahaniami napięcia sterującego. Styczniki wymagają bardzo niskiej siły trzymania wynoszącej zaledwie 1,7 W. Styczniki AFZ wytrzymują krótkie spadki i spadki napięcia (zgodnie z SEMI F47-0706). Wszystkie zintegrowane lub zmodernizowane pomocnicze styki rozwierne są zaprojektowane jako styki lustrzane zgodnie z IEC60947-5-1 dodatek L. Ponadto posiadają wbudowaną ochronę przeciwprzepięciową i nie wymagają żadnych dodatkowych elementów gaśniczych. Asortyment uzupełniają inne akcesoria, takie jak między innymi łączniki czasowe, pomoce do okablowania i ogniwa blokujące.
