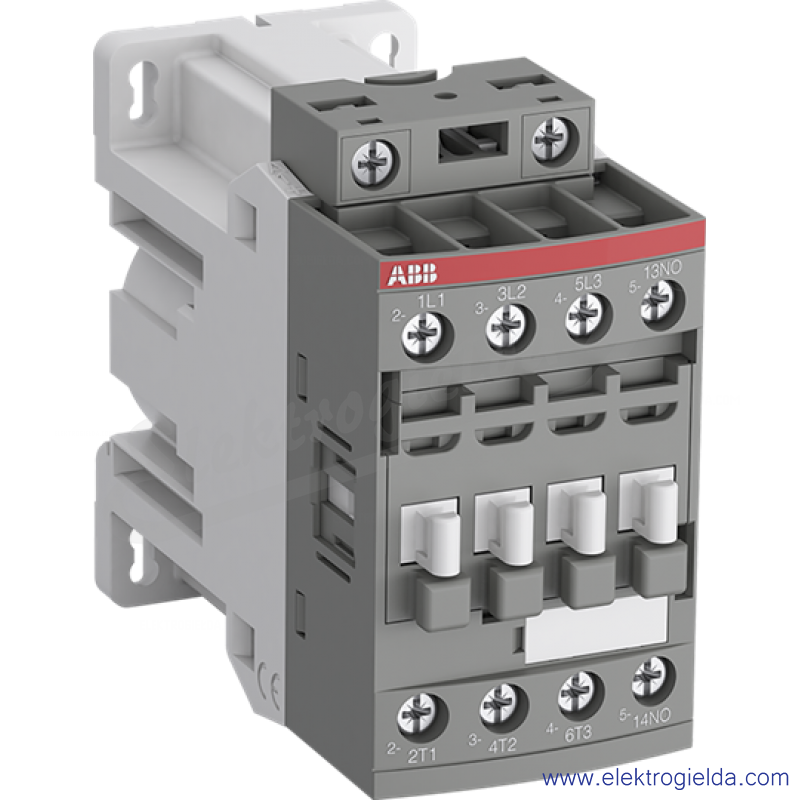

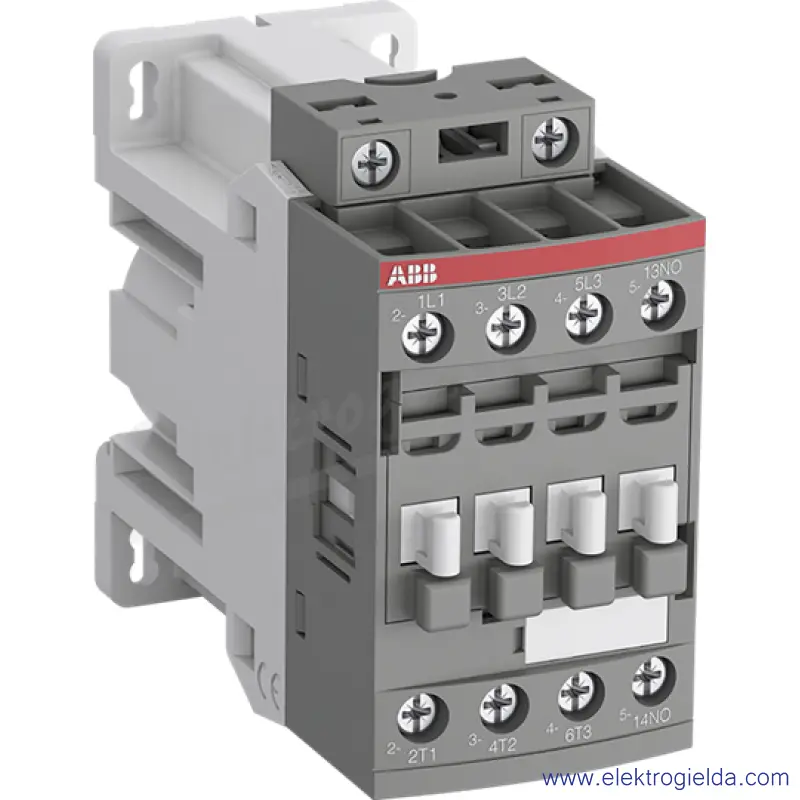

Stycznik AF09Z-30-10-30 3-biegunowy
Producent:
Numer katalogowy producenta:
1SBL136001R3010
Jednostka miary:
szt.
Minimalna ilość sprzedaży:
1
- Producent:
- Głębokość [mm]
- 97 mm
- Liczba styków głównych rozwiernych
- 0
- Liczba styków głównych zwiernych
- 3
- Liczba styków pomocniczych rozwiernych
- 0
- Liczba styków pomocniczych zwiernych
- 1
- Napięcie pracy dla AC 50 Hz [V]
- 690 V
- Napięcie pracy dla AC 60 Hz [V]
- 690 V
- Rodzaj napięcia sterowania
- DC
- Rodzaj podłączenia styków głównych
- Połączenie śrubowe
- Szerokość [mm]
- 45 mm
- Wersja modułowa
- NIE
- Wysokość [mm]
- 86 mm
- Znamionowa moc pracy NEMA [kW]
- 1.4914 kW
- Znamionowa moc pracy dla AC-3, 400 V [kW]
- 4 kW
- Znamionowe napięcie sterowania Us dla DC [V]
- 24 V
- Znamionowy prąd pracy Ie dla AC-1, 400 V [A]
- 25 A
- Znamionowy prąd pracy Ie dla AC-3, 400 V [A]
- 9 A
Opis produktu
Styczniki 3-biegunowe AFZ09 przeznaczone są do przełączania obwodów zasilających z silnikami, obciążeniami lekko indukcyjnymi lub nieindukcyjnymi. Styczniki o kodzie cewki -30 umożliwiają bezpośrednie sterowanie za pomocą wyjść PLC ≥24V DC 250mA i wymagają bardzo niskiej mocy podtrzymania wynoszącej zaledwie 1,7W. Wszystkie zintegrowane lub zmodernizowane pomocnicze styki rozwierne są zaprojektowane jako styki lustrzane zgodnie z IEC60947-5-1 dodatek L. Ponadto posiadają wbudowaną ochronę przeciwprzepięciową i nie wymagają żadnych dodatkowych elementów gaśniczych. Asortyment uzupełniają inne akcesoria, takie jak między innymi łączniki czasowe, pomoce do okablowania i ogniwa blokujące.
