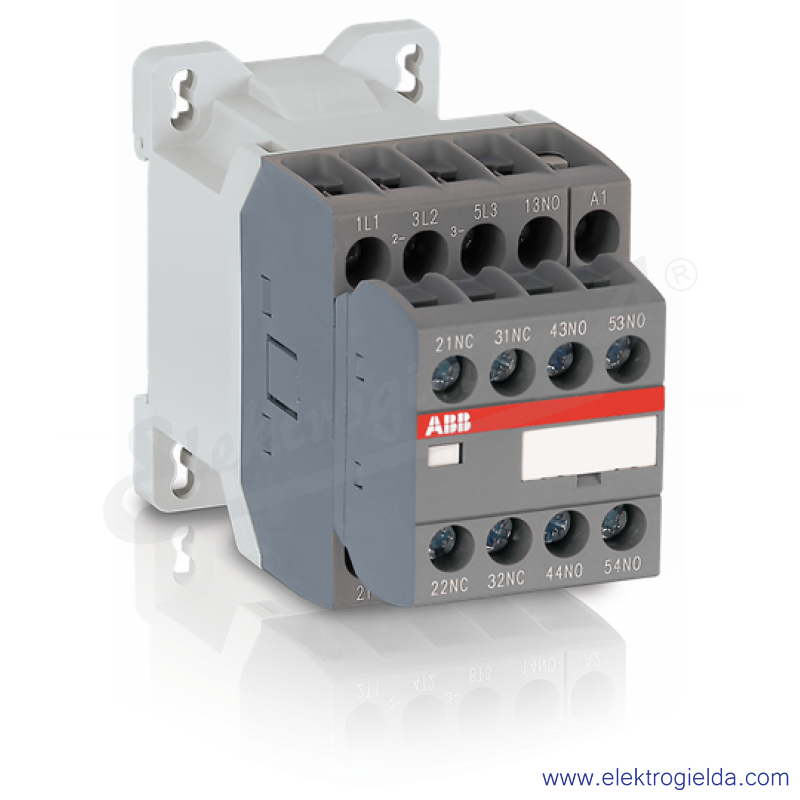

Stycznik AS09-30-32-26 230 V AC
Producent:
Numer katalogowy producenta:
1SBL101001R2632
Jednostka miary:
szt.
Minimalna ilość sprzedaży:
1
- Producent:
- Głębokość [mm]
- 100.2 mm
- Liczba styków głównych rozwiernych
- 0
- Liczba styków głównych zwiernych
- 3
- Liczba styków pomocniczych rozwiernych
- 2
- Liczba styków pomocniczych zwiernych
- 3
- Napięcie pracy dla AC 50 Hz [V]
- 690 V
- Napięcie pracy dla AC 60 Hz [V]
- 690 V
- Rodzaj napięcia sterowania
- AC
- Rodzaj podłączenia styków głównych
- Połączenie śrubowe
- Szerokość [mm]
- 45 mm
- Wersja modułowa
- NIE
- Wysokość [mm]
- 68 mm
- Znamionowa moc pracy dla AC-3, 400 V [kW]
- 4 kW
- Znamionowe napięcie sterowania Us dla AC 50 Hz [V]
- 230 V
- Znamionowe napięcie sterowania Us dla AC 60 Hz [V]
- 230 V
- Znamionowy prąd pracy Ie dla AC-1, 400 V [A]
- 22 A
- Znamionowy prąd pracy Ie dla AC-3, 400 V [A]
- 9 A
Opis produktu
Styczniki AS09 są używane głównie do sterowania silnikami 3-fazowymi i ogólnie do sterowania obwodami zasilania do 690 V AC lub 220 V DC. Stosowane są głównie do sterowania silnikami 3-fazowymi, obciążeniami nieindukcyjnymi lub lekko indukcyjnymi. Na przykład... Styczniki 3-biegunowe serii 2-rzędowej mają konstrukcję blokową. - Bieguny główne i bloki styków pomocniczych: 1. stos z 3 biegunami głównymi i 1 wbudowanym stykiem pomocniczym zwiernym, z nieusuwalnym blokiem styków pomocniczych 2 N.O. + 2 N.C. montowanym z przodu (mechanicznie sprzężone styki pomocnicze zgodne z załącznikiem L do IEC 60947-5-1 z symbolem "Mechanicznie połączone" po stronie stycznika. Styki lustrzane N.C. zgodne z załącznikiem F do normy IEC 60947-4-1) - Obwód sterujący: Zasilanie prądem przemiennym z obwodem magnesu laminowanego - Akcesoria: dostępna jest szeroka gama akcesoriów.
