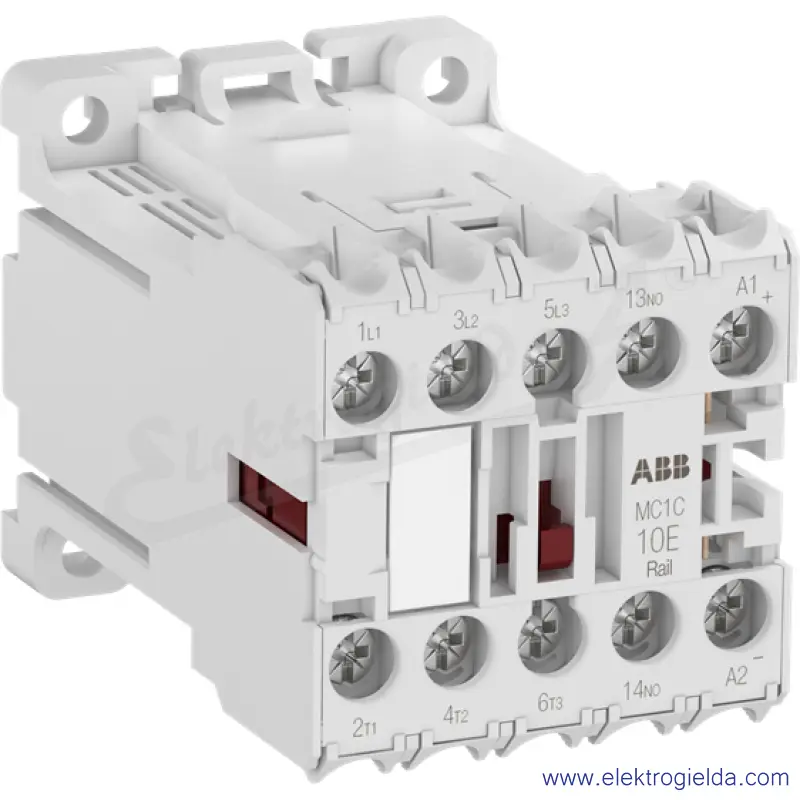

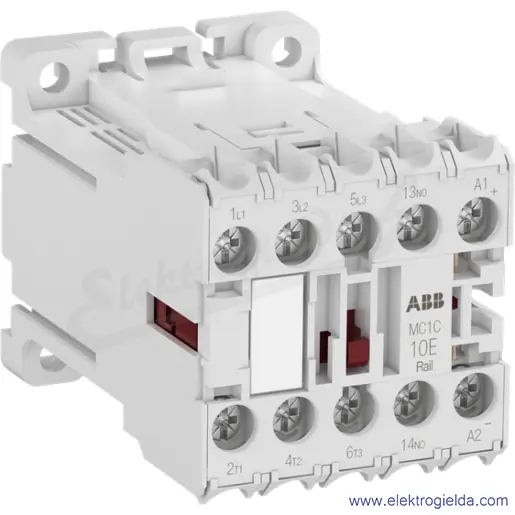

Ministycznik MC1C310ARWID-RAIL 3NO AUX 1NO 72VDC
Producent:
Numer katalogowy producenta:
1SAL102120R9911
Jednostka miary:
szt.
Minimalna ilość sprzedaży:
1
- Producent:
- Głębokość [mm]
- 68 mm
- Liczba styków głównych rozwiernych
- 0
- Liczba styków głównych zwiernych
- 3
- Liczba styków pomocniczych rozwiernych
- 0
- Liczba styków pomocniczych zwiernych
- 1
- Napięcie pracy dla AC 50 Hz [V]
- 440 do 690
- Napięcie pracy dla AC 60 Hz [V]
- 440 do 690
- Rodzaj napięcia sterowania
- DC
- Rodzaj podłączenia styków głównych
- Inne
- Szerokość [mm]
- 45 mm
- Wersja modułowa
- NIE
- Wysokość [mm]
- 48 mm
- Znamionowa moc pracy NEMA [kW]
- 2.2371 kW
- Znamionowa moc pracy dla AC-3, 400 V [kW]
- 4 kW
- Znamionowa moc pracy dla AC-4, 400 V [kW]
- 4 kW
- Znamionowe napięcie sterowania Us dla DC [V]
- 51 do 90
- Znamionowy prąd pracy Ie dla AC-1, 400 V [A]
- 20 A
- Znamionowy prąd pracy Ie dla AC-3, 400 V [A]
- 9 A
- Znamionowy prąd pracy dla AC-4, 400 V [A]
- 9 A
Opis produktu
Mały stycznik na szynę MC1C310ARWID to zoptymalizowany pod kątem rozmiaru stycznik 3-biegunowy ze zintegrowanym stykiem pomocniczym normalnie otwartym, szerokonapięciowym sterowaniem prądem stałym (72 V DC) i pierścieniowymi połączeniami kablowymi. Spełnia najnowsze normy dla tocznych pojazdów szynowych i umożliwia montaż w kabinach pasażerskich lub maszynistów pociągów, które często kursują w tunelach lub przejściach podziemnych. Stosowany jest głównie do sterowania odbiornikami jedno- lub trójfazowymi o mocy do 4 kW (AC-3) i 20 A (AC-1) przy napięciu do 690 V. Jest zgodny ze wszystkimi ważnymi normami dotyczącymi taboru kolejowego: IEC 60947-4-1, IEC 60947-5-1, IEC 60077-1/-2 oraz obowiązującymi częściami norm EN 50155, odporność na wstrząsy i wibracje zgodnie z IEC 61373 Cat. 1, klasa B. Osiąga również najwyższy poziom odporności na ogień i dym zgodnie z normą europejską EN 45545-2. Mały stycznik nadaje się do montażu na szynie DIN lub na ścianie.
