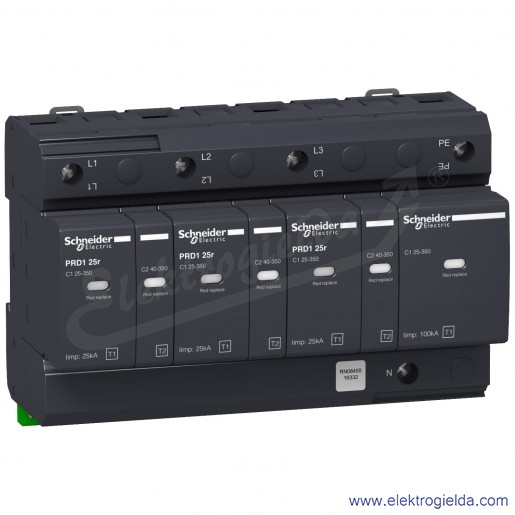

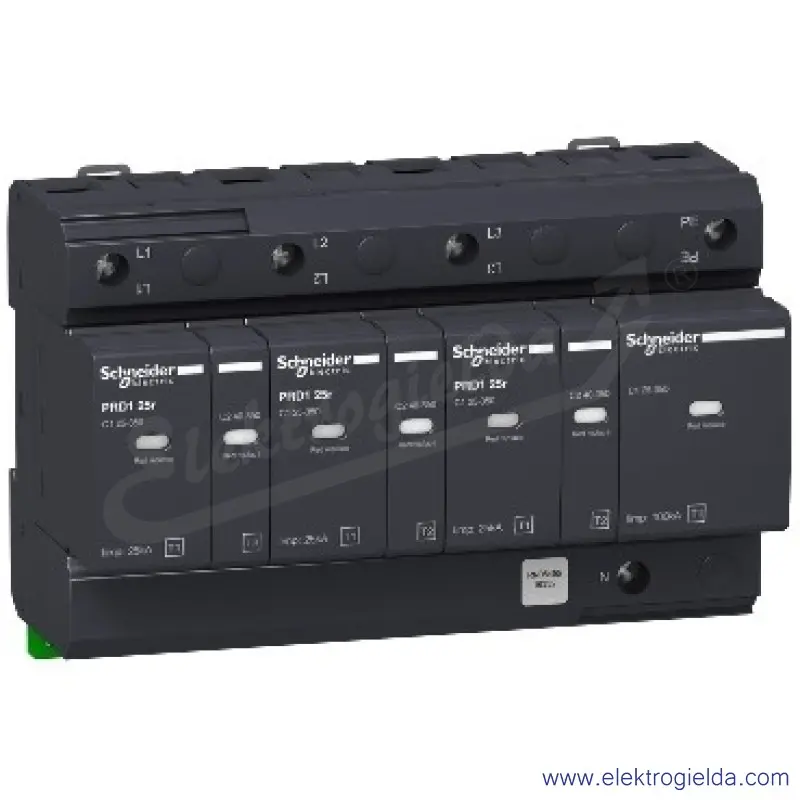

Ogranicznik przepięć PRD1-25R-T1+2-3P+N wymienne wkładki
Drukuj
Cena dla Ciebie
3 519,65 zł brutto/szt.
Cena netto: 2861,50 zł
Cena netto: 2861,50 zł
(3 519,65 zł szt.)
Producent:
Numer katalogowy producenta:
16332
Jednostka miary:
szt.
Minimalna ilość sprzedaży:
1
- Producent:
- Energetycznie skoordynowana ochrona urządzenia końcowego
- NIE
- Inny układ sieci
- NIE
- Klasa ochronności
- Typ 1+2
- Liczba biegunów
- 4
- Maks. przekrój przewodu (jedno-/wielodrutowego) [mm²]
- 35 mm²
- Maks. przekrój przewodu elastycznego [mm²]
- 35 mm²
- Najwyższe napięcie trwałej pracy AC [V]
- 350 V
- Poziom ochrony L-N [kV]
- 1.5 kV
- Poziom ochrony N-PE [kV]
- 1.5 kV
- Poziom ochrony [kV]
- 1.5 kV
- Rozmiar
- 8 modułów
- Sposób montażu
- Szyna montażowa DIN TH-35 mm
- Stopień ochrony (IP)
- IP20
- Sygnalizacja zadziałania na urządzeniu
- Optyczny
- Technologia szczeliny iskrowej do przełączania napięcia
- TAK
- Układ sieci DC
- NIE
- Układ sieci IT
- NIE
- Układ sieci TN
- NIE
- Układ sieci TN-C
- NIE
- Układ sieci TN-C-S
- NIE
- Układ sieci TN-S
- TAK
- Układ sieci TT
- TAK
- Zabezpieczenie przed przetężeniem
- NIE
- Ze stykiem sygnalizacyjnym
- TAK
- Zintegrowane dobezpieczenie
- NIE
- Znamionowe napięcie AC [V]
- 400 V
Opis produktu
Ten Multi9 PRD1 jest ogranicznikiem przepięć z wkładką z możliwością podłączania za pomocą wtyczki. Posiada biegun 3P+N. Maksymalne napięcie robocze wynosi 350 V (L-N lub N-PE). Jest on dostępny dla systemu uziemienia TT lub TN-S. Jest to ogranicznik przepięć typu 1 i 2. Chroni instalacje elektryczne przed bezpośrednimi uderzeniami pioruna poprzez precyzyjne przytwierdzenie przepięcia fali uderzeniowej. Jest on wyposażony w kasety wysuwne, które można łatwo wymienić. Urządzenie jest oznaczone jako wycofane z eksploatacji (białe dla prawidłowej pracy, czerwone dla końca życia) i wyposażone w funkcję zdalnej sygnalizacji. Znamionowy prąd rozładowania (impuls 8-20 µs) wynosi 25 kA z maksimum 40 kA. Maksymalne ciągłe napięcie robocze Uc w trybie różnicowym (między fazą a przewodem neutralnym) jest 350VAC. Maksymalne ciągłe napięcie robocze Uc w trybie wspólnym (między przewodem neutralnym a uziemieniem) jest 350VAC. Maksymalny prąd wyładowań atmosferycznych Iimp (prąd impulsowy 10-350 µs) wynosi 25 kA między L-N a 100 kA między N-PE. Sieć napięcia znamionowego jest 230VAC lub 400VAC. Poziom zabezpieczenia napięciowego wzrasta do 1,5 kV. Stopień ochrony wynosi IK05 i IP20 na zaciskach, stając się IP40 raz w obudowie modułowej. Można go zamontować na szynie DIN w celu instalacji modułowej. Jego szerokość wynosi 16 modułów o średnicy 9 mm. Ten produkt jest zgodny z normą IEC/EN 61643-11.
