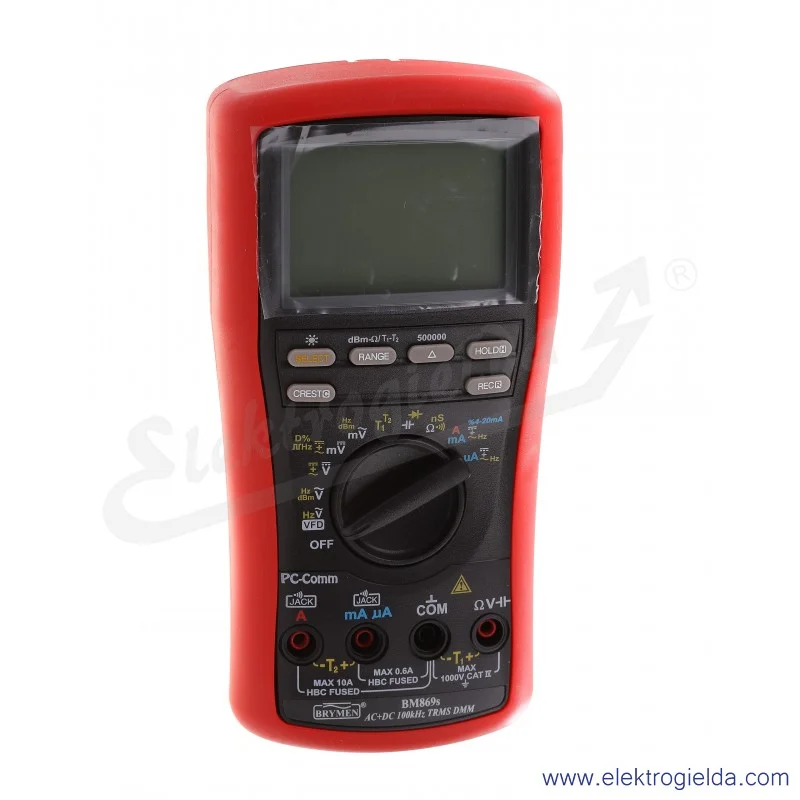

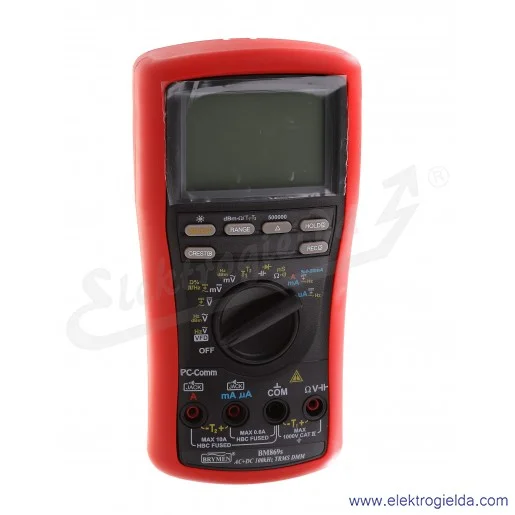

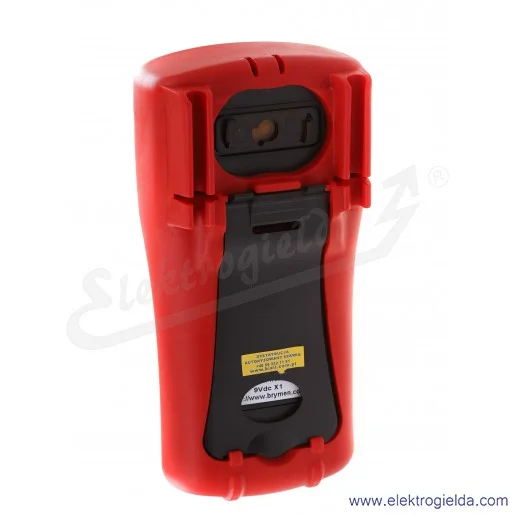

Multimetr BM869s TRMS(AC+DC), VFD, dBm, T1, T2, USB

Multimetr 102092 BM869s TRMS(AC+DC), VFD, dBm, T1, T2, USB

Automatyczna/ręczna zmiana zakresów pomiarowych

•	TrueRMS - Pomiar rzeczywistej wartości skutecznej

•

DATA HOLD - zatrzymanie bieżącego wyniku pomiaru na wyświetlaczu

•	Pomiar temperatury

•	dwukanałowy

•

RELATIVE ZERO - pomiar różnicowy względem mierzonej wartości

•	REC - rejestracja wartości MAX, MIN

•

+ AVG

•

CREST: rejestracja wartości szczytowych MAX, MIN impulsów

•	impulsów >1ms

•	Komunikacja z komputerem PC za pomocą interfejsu USB

•	VFD(ACV&Hz) - jednoczesny pomiar napięcia i częstotliwości falowników

•	Sygnalizacja nieprawidłowych połączeń

POMIARY I DOKŁADNOŚCI

•	Współczynnik temperaturowy:

•	nominalnie 0,15 x (określona dokładność)/°C (0°C do 18°C lub 28°C do 40°C)

•	Dokładność:

•	+- (% wartości wskazywanej + liczba cyfr najmniej znaczących), jeśli nie jest określona inaczej, dla temp 23°C +- 5° i RH < 75%

Test ciągłości

Zakres min. wykrywalności R [Ω]	Zakres max. wykrywalności R [Ω]	Zabezp. DCpeak [V]	Zabezp. ACrms [V]
20	200	1450	1050

•	Czas odpowiedzi

•

<100us

DCV - napięcie stałe

Zakres [V]	Rozdzielczość [V]	Dokładność [%]	Dokładność [cyfr]	Imp.wej. [Ω]	Imp. wej. [F]	Zabezpieczenie DCpeak [V]	Zabezpieczenie ACrms [V]
500m	0,01m	0,02	2	10M	80p	1450	1050
5	0,0001	0,02	2	10M	60p	1450	1050
50	0,001	0,03	2	10M	60p	1450	1050
500	0,01	0,04	2	10M	60p	1450	1050
1000	0,1	0,15	2	10M	60p	1450	1050

•	Rozdzielczość podano dla trybu wyświetlania do 50000 max

ACV - napięcie przemienne

Zakres [V]	Rozdzielczość [V]	Dokładność [%]	Dokładność [cyfr]	Czestotliwość min. [Hz]	Częstotliwość max. [Hz]	Impedancja wejściowa [Ω]	Impedancja wejściowa [F]	Zabezpieczenie DCpeak [V]	Zabezpieczenie ACrms [V]
500m	0,01m	1,2	40	20	45	10M	80p	1450	1050
5	0,0001	1,2	40	20	45	10M	60p	1450	1050
50	0,001	1,2	40	20	45	10M	60p	1450	1050
500	0,01	–	–	20	45	10M	60p	1450	1050
1000	0,1	–	–	20	45	10M	60p	1450	1050
500m	0,01m	0,3	20	45	300	10M	80p	1450	1050
5	0,0001	0,4	30	45	300	10M	60p	1450	1050
50	0,001	0,4	30	45	300	10M	60p	1450	1050
500	0,01	0,5	40	45	300	10M	60p	1450	1050
1000	0,1	0,5	40	45	300	10M	60p	1450	1050
500m	0,01m	0,3	20	300	5k	10M	80p	1450	1050
5	0,0001	0,4	40	300	5k	10M	60p	1450	1050
50	0,001	0,4	40	300	5k	10M	60p	1450	1050
500	0,01	0,4	40	300	5k	10M	60p	1450	1050
1000	0,1	0,8	40	300	1k	10M	60p	1450	1050
500m	0,01m	0,5	30	5k	20k	10M	80p	1450	1050
5	0,0001	0,7	40	5k	20k	10M	60p	1450	1050
50	0,001	0,7	40	5k	20k	10M	60p	1450	1050
500	0,01	0,5	40	5k	20k	10M	60p	1450	1050
1000	0,1	–	–	5k	20k	10M	60p	1450	1050
500m	0,01m	2,5	40	20k	100k	10M	80p	1450	1050
5	0,0001	4,0	40	20k	100k	10M	60p	1450	1050
50	0,001	4,0	40	20k	100k	10M	60p	1450	1050
500	0,01	–	–	20k	100k	10M	60p	1450	1050
1000	0,1	–	–	20k	100k	10M	60p	1450	1050
5 (VFD)	0,0001	3,0	80	5	20	–	–	1450	1050
50 (VFD)	0,001	3,0	80	5	20	–	–	1450	1050
500 (VFD)	0,01	3,0	80	5	20	–	–	1450	1050
1000 (VFD)	0,1	3,0	80	5	20	–	–	1450	1050
5 (VFD)	0,0001	2,0	50	20	200	–	–	1450	1050
50 (VFD)	0,001	2,0	50	20	200	–	–	1450	1050
500 (VFD)	0,01	2,0	50	20	200	–	–	1450	1050
1000 (VFD)	0,1	2,0	50	20	200	–	–	1450	1050
5 (VFD)	0,0001	6,0	80	200	440	–	–	1450	1050
50 (VFD)	0,001	6,0	80	200	440	–	–	1450	1050
500 (VFD)	0,01	6,0	80	200	440	–	–	1450	1050
1000 (VFD)	0,1	6,0	80	200	440	–	–	1450	1050

•	Współczynnik szczytu:

•	CF<2,25:1 w pełnej skali

•	CF<4,5:1 w połowie skali

•	W trybie VFD dokładność liniowo zmniejsza się od 2%+50c przy 200Hz do 6%+80c prz 440Hz

•	Stały odczyt przy zwartych przewodach pomiarowych <50 cyfr

Napięcie DCV+ACV

Zakres [V]	Rozdzielczość [V]	Dokładność [%]	Dokładność [cyfr]	Czestotliwość min. [Hz]	Częstotliwość max. [Hz]	Impedancja wejściowa [Ω]	Impedancja wejściowa [F]	Zabezpieczenie DCpeak [V]	Zabezpieczenie ACrms [V]
500m	0,01m	1,5	40	20	45	10M	80p	1450	1050
5	0,0001	1,5	40	20	45	10M	60p	1450	1050
50	0,001	1,5	40	20	45	10M	60p	1450	1050
500	0,01	–	–	20	45	10M	60p	1450	1050
1000	0,1	–	–	20	45	10M	60p	1450	1050
500m	0,01m	0,45	40	45	300	10M	80p	1450	1050
5	0,0001	0,7	80	45	300	10M	60p	1450	1050
50	0,001	0,7	80	45	300	10M	60p	1450	1050
500	0,01	0,7	40	45	300	10M	60p	1450	1050
1000	0,1	0,7	40	45	300	10M	60p	1450	1050
500m	0,01m	0,8	40	300	5k	10M	80p	1450	1050
5	0,0001	0,8	40	300	5k	10M	60p	1450	1050
50	0,001	0,8	40	300	5k	10M	60p	1450	1050
500	0,01	0,8	40	300	5k	10M	60p	1450	1050
1000	0,1	1,0	40	300	1k	10M	60p	1450	1050
500m	0,01m	1,0	30	5k	20k	10M	80p	1450	1050
5	0,0001	1,5	40	5k	20k	10M	60p	1450	1050
50	0,001	1,5	40	5k	20k	10M	60p	1450	1050
500	0,01	1,5	40	5k	20k	10M	60p	1450	1050
1000	0,1	–	–	5k	20k	10M	60p	1450	1050
500m	0,01m	3,5	40	20k	100k	10M	80p	1450	1050
5	0,0001	4,0	40	20k	100k	10M	60p	1450	1050
50	0,001	4,0	40	20k	100k	10M	60p	1450	1050
500	0,01	–	–	20k	100k	10M	60p	1450	1050
1000	0,1	–	–	20k	100k	10M	60p	1450	1050

•	Współczynnik szczytu:

•	CF<2,25:1 w pełnej skali

•	CF<4,5:1 w połowie skali

•	Stały odczyt przy zwartych przewodach pomiarowych <50 cyfr

DCA - prąd stały

Zakres [A]	Rozdzielczość [A]	Dokładność [%]	Dokładność [cyfr]	Spadek U [V/A]	Bezpiecznik [V]	Bezpiecznik [A]
500u	0,01u	0,15	20	150	1000	0,44
5000u	0,1u	0,1	20	150	1000	0,44
50m	0,001m	0,15	20	3,3	1000	0,44
500m	0,01m	0,15	30	3,3	1000	0,44
5	0,0001	0,5	20	0,045	1000	11
10	0,001	0,5	20	0,045	1000	11

•	10A pomiar ciągły, 20A przez 30 s z 5-minutowymi przerwami na chłodzenie

Prąd DCA+ACA

Zakres [A]	Rozdzielczość [A]	Dokładność [%]	Dokładność [cyfr]	Czestotliwość min. [Hz]	Czestotliwość max. [Hz]	Spadek U [V/A]	Bezpiecznik [V]	Bezpiecznik [A]
500u	0,01u	0,5	50	50	60	150	1000	0,44
5000u	0,1u	0,5	50	50	60	150	1000	0,44
50m	0,001m	0,5	50	50	60	3,3	1000	0,44
500m	0,01m	0,5	50	50	60	3,3	1000	0,44
5	0,0001	0,5	50	50	60	0,045	1000	11
10	0,001	0,5	50	50	60	0,045	1000	11
500u	0,01u	0,7	50	40	1k	150	1000	0,44
5000u	0,1u	0,7	50	40	1k	150	1000	0,44
50m	0,001m	0,7	50	40	1k	3,3	1000	0,44
500m	0,01m	0,7	50	40	1k	3,3	1000	0,44
5	0,0001	0,7	50	40	1k	0,045	1000	11
10	0,001	0,7	50	40	1k	0,045	1000	11
500u	0,01u	2,0	50	1k	20k	150	1000	0,44
5000u	0,1u	2,0	50	1k	20k	150	1000	0,44
50m	0,001m	2,0	50	1k	20k	3,3	1000	0,44
500m	0,01m	2,0	50	1k	20k	3,3	1000	0,44
5	0,0001	–	–	1k	20k	0,045	1000	11
10	0,001	–	–	1k	20k	0,045	1000	11
500u	0,01u	5,0	50	20k	100k	150	1000	0,44
5000u	0,1u	5,0	50	20k	100k	150	1000	0,44
50m	0,001m	5,0	50	20k	100k	3,3	1000	0,44
500m	0,01m	5,0	50	20k	100k	3,3	1000	0,44
5	0,0001	–	–	20k	100k	0,045	1000	11
10	0,001	–	–	20k	100k	0,045	1000	11

•	10A pomiar ciągły, 20A przez 30 s z 5-minutowymi przerwami na chłodzenie

Rezystancja

Zakres [Ω]	Rozdzielczość [Ω]	Dokładność [%]	Dokładność [cyfr]	Napięcie rozwartego obwodu [V]	Zabezpieczenie DCpeak [V]	Zabezpieczenie ACrms [V]
500	0,01	0,07	10	3	1450	1050
5k	0,0001k	0,07	2	1,3	1450	1050
50k	0,001k	0,1	2	1,3	1450	1050
500k	0,01k	0,1	2	1,3	1450	1050
5M	0,0001M	0,3	6	1,3	1450	1050
50M	0,001M	2,0	10	1,3	1450	1050
*99nS	0,01nS	2,0	10	1,3	1450	1050

Pojemność

Zakres [F]	Rozdzielczość [F]	Dokładność [%]	Dokładność [cyfr]	Zabezpieczenie DCpeak [V]	Zabezpieczenie ACrms [V]
50n	0,01n	0,8	3	1450	1050
500n	0,1n	0,8	3	1450	1050
5u	0,001u	1,5	3	1450	1050
50u	0,01u	2,5	3	1450	1050
500u	0,1u	3,5	5	1450	1050
5m	0,001m	5,0	5	1450	1050
25m	0,01m	6,5	5	1450	1050

•	Dokładność dla kondensatorów warstwowych lub lepszych

Częstotliwość

Zakres [Hz]	Dokładność	Czułość	Funkcja
5-1M	0,002%+4c	2,5V (prostokąt)	DCmV-Logic
10-200k	0,02%+4c	100mV	500mV
10-200k	0,02%+4c	0,5V	5V
10-100k	0,02%+4c	5V	50V
10-100k	0,02%+4c	50V	500V
10-10k	0,02%+4c	500V	1000V
10-440	0,02%+4c	0,5V-2V	VFD 5V
10-440	0,02%+4c	5V-20V	VFD 50V
10-440	0,02%+4c	50V-200V	VFD 500V
10-10k	0,02%+4c	50uA	500uA
10-10k	0,02%+4c	500uA	5000uA
10-10k	0,02%+4c	5mA	50mA
10-10k	0,02%+4c	50mA	500mA
10-3k	0,02%+4c	1A	5A
10-3k	0,02%+4c	10A	10A

•	Czułość trybu VFD spada liniowo z 10% pełnej skali przy 200Hz do 40% pełnej skali przy 440Hz

Temperatura

Wartość min [°C]	Wartość max [°C]	Dokładność [%]	Dokładność [°C]	Zabezpieczenia DCpeak [V]	Zabezpieczenie DC-ACrms [V]
-50	1000	0,3	1,5	1450	1050

•	Funkcja pomiaru różnicy temperatur

•	Dokładność nie uwzględnia dokładności termopary

Wypełnienie impulsu

Zakres [%]	Dokładność	Częstotliwość [Hz]
0,10-99,99	3c/kHz+2c	5-500k

•	Zabezpieczenie wejścia pomiarowego

•	przeciążeniowe 1450Vpeak/1050Vrms

Test diod

Napięcie rozwartego obwodu (DC)	Prąd pomiarowy	Zakres	Rozdzielczość	Dokładność
3,5V	0,4mA	0-2V	0,0001	1,0%+1c

•	Zabezpieczenie wejścia pomiarowego

•	przeciążeniowe 1450Vpeak/1050Vrms

Test pętli prądowej

Zakres [A]	Zakres [%]	Dokładność
4-20m	0-100	25c

dBm

Zakres	Wybór impedancji	Impedancja wejściowa	Funkcja
-29,83dBm-03,80dB	4-1200	10MOhm, 60pF	ACmV
-01,09dBm-62,22dB	4-1200	10MOhm, 60pF	ACV

•	Zabezpieczenie wejścia pomiarowego

•	przeciążeniowe 1450Vpeak/1050Vrms

•	Wybór impedancji

•	4, 8, 16, 32, 50, 75, 93, 110, 125, 135, 150, 200, 250, 300, 500, 600, 800, 900 1000, 1200Ohm

Producent

•

Brymen

Kraj pochodzenia

•

Tajwan

Dystrybutor

•	http://www.biall.com.pl

Zgodność z normami

•	PN-EN61010-1 (druga edycja)

•	CSA C22.2 nr 61010-1-92

•	IEC61010-1 (druga edycja)

•	Kat. IV 1000V AC/DC

Kompatybilność elektromagnetyczna

•	PN-EN61326-1

•	PN-EN55022

•	PN-EN61000-3-3

•	PN-EN61000-3-2

•	PN-EN61000-4-8

•	PN-EN61000-4-11

•	PN-EN61000-4-6

•	PN-EN61000-4-3

•	PN-EN61000-4-2

•	PN-EN61000-4-4

•	PN-EN61000-4-5

Certyfikaty

•

Oznakowanie CE (bezpieczeństwo i/lub EMC)

•

Podlega dyrektywie WEEE 2002/96/EC (Utylizacja)

Ochrona przeciwprzepięciowa

•	12kV (1,2/50us SURGE)

DANE OGÓLNE

Wyświetlacz

•	Wyświetlacz LCD

•	4 4/5 cyfry, maksymalne wskazanie 50000

•	DCV: 5 4/5 max. 500000, Hz: 5 cyfr max. 99999

•	Wyświetlacz podwójny

•	Próbkowanie:

•	1,25 razy/s

•	dla 5 4/5 cyfry

•

5 razy/s

•

Wskaźnik analogowy - Bargraf

•	Liczba segmentów

•

41

•	Próbkowanie

•

60 razy/s

•	Podświetlenie wyświetlacza / skali

Zasilanie

Bateryjne

•	bateria 9V (006P, IEC6F22, NEDA1604)

•

1 szt.

•	Sygnalizacja wyczerpania baterii

•	poniżej napięcia ok. 7V

Automatyczne wyłączenie zasilania

•	po 17 min. bezczynności

Warunki pracy:

•	0°C÷45°C; wilgotność względna RH<80% do temp.31°C spadająca liniowo do 50% dla temp.45°C

Warunki przechowywania:

•	-20°C÷60°C, wilgotność względna RH<80%

Maksymalna wysokość pracy:

•	2000m n.p.m.

Stopień zanieczyszcz. środow. naturalnego

•

2

Wymiary i masa

Wys. (Dł.) [mm]	Szer. [mm]	Głęb. [mm]	Masa [g]
208	103	64,5	635g

Wyposażenie standardowe

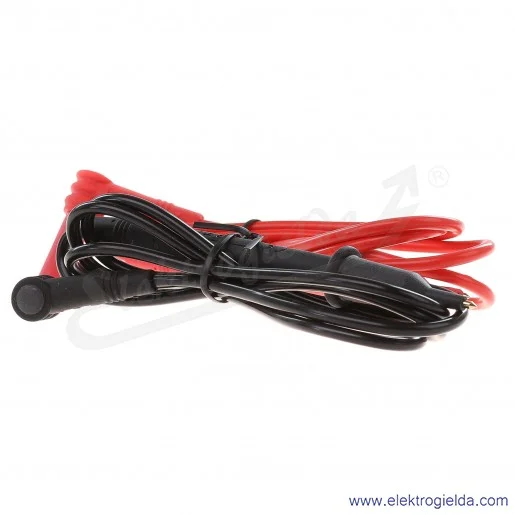

•	Przewody pomiarowe (para)

•	Sonda typu K do pomiaru temperatury

•	Holster ochronny

•	Komplet baterii

•	Instrukcja obsługi
