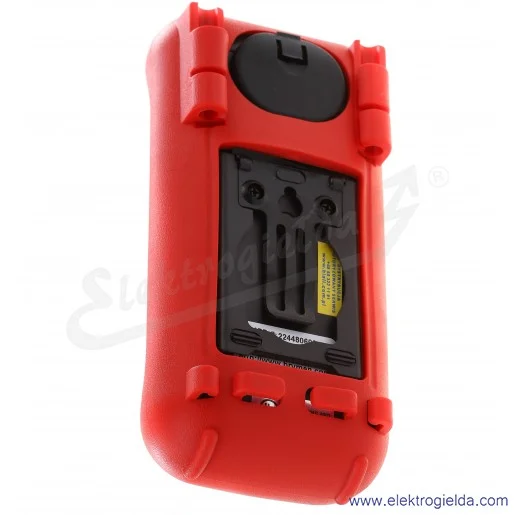

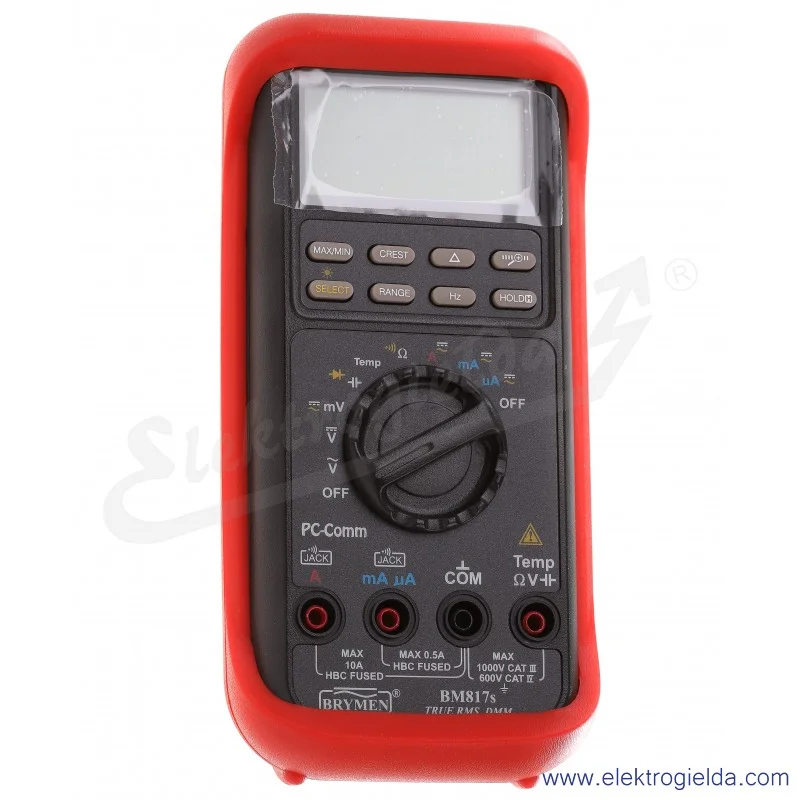

Multimetr BM 817s TRMS z pomiarem temperatury RS232

Multimetr 102012 BM 817s TRMS z pomiarem temperatury RS232

•	TrueRMS - Pomiar rzeczywistej wartości skutecznej

•	Automatyczna/ręczna zmiana zakresów pomiarowych

•	DATA HOLD - zatrzymanie bieżącego wyniku pomiaru na wyświetlaczu

•	Automatyczne rozładowanie pojemności badanego obwodu

•	Hz - Możliwość szybkiego przejścia do pomiaru częstotliwości podczas pomiaru prądu lub napięcia

•	RELATIVE ZERO - pomiar różnicowy względem mierzonej wartości

•	ZOOM - zwiększenie rozdzielczości bargrafu

•

x5

•	MAX/MIN - rejestracja i odczyt wartości maks. i min. z pomiarów

•	CREST: rejestracja wartości szczytowych MAX, MIN impulsów

•

5ms

•	Komunikacja z komputerem PC za pomocą interfejsu USB

•	Komunikacja z komputerem PC za pomocą złącza optycznego RS-232

POMIARY I DOKŁADNOŚCI

•	Współczynnik temperaturowy:

•	nominalnie 0,15 x (określona dokładność)/°C (0°C do 18°C lub 28°C do 40°C)

•	Dokładność:

•	+- (% wartości wskazywanej + liczba cyfr najmniej znaczących), jeśli nie jest określona inaczej, dla temp 23°C +- 5° i RH < 75%

Test ciągłości

Zakres min. wykrywalności R [Ω]	Zakres max. wykrywalności R [Ω]	Zabezp. DCpeak [V]	Zabezp. ACrms [V]
20	200	1450	1050

DCV - napięcie stałe

Zakres [V]	Rozdzielczość [V]	Dokładność [%]	Dokładność [cyfr]	Imp.wej. [Ω]	Imp. wej. [F]	Zabezpieczenie DCpeak [V]	Zabezpieczenie ACrms [V]
50m	0,01m	0,12	2	10M	44p	1450	1050
500m	0,1m	0,06	2	10M	44p	1450	1050
5	0,001	0,08	2	10M	16p	1450	1050
50	0,01	0,08	2	10M	16p	1450	1050
500	0,1	0,08	2	10M	16p	1450	1050
1000	1	0,08	2	10M	16p	1450	1050

•	NMRR - Współczynnik tłumienia sygnału nałożonego

•	60dB lub więcej dla 50/60Hz +-0,1%

•	CMRR - Współczynnik tłumienia sygnału wspólnego

•	120dB lub więcej dla 50/60Hz (Rs=1kOhm)

ACV - napięcie przemienne

Zakres [V]	Rozdzielczość [V]	Dokładność [%]	Dokładność [cyfr]	Czestotliwość min. [Hz]	Częstotliwość max. [Hz]	Impedancja wejściowa [Ω]	Impedancja wejściowa [F]	Zabezpieczenie DCpeak [V]	Zabezpieczenie ACrms [V]
50m	0,01m	0,5	3	50	60	10M	44p	1450	1050
500m	0,1m	0,5	3	50	60	10M	44p	1450	1050
5	0,001	0,5	3	50	60	10M	16p	1450	1050
50	0,01	0,5	3	50	60	10M	16p	1450	1050
500	0,1	0,5	3	50	60	10M	16p	1450	1050
1000	1	0,5	3	50	60	10M	16p	1450	1050
50m	0,01m	0,8	3	40	500	10M	44p	1450	1050
500m	0,1m	0,8	3	40	500	10M	44p	1450	1050
5	0,001	1,0	4	40	500	10M	16p	1450	1050
50	0,01	1,0	4	40	500	10M	16p	1450	1050
500	0,1	1,0	4	40	500	10M	16p	1450	1050
1000	1	1,2	4	40	500	10M	16p	1450	1050
50m	0,01m	0,5dB	–	500	20k	10M	44p	1450	1050
500m	0,1m	0,5dB	–	500	20k	10M	44p	1450	1050
5	0,001	3dB	–	500	20k	10M	16p	1450	1050
50	0,01	3dB	–	500	20k	10M	16p	1450	1050
500	0,1	3dB	–	500	20k	10M	16p	1450	1050
1000	1	–	–	500	20k	10M	16p	1450	1050

•	Współczynnik szczytu:

•	CF<6:1 w połowie skali

•	CF<3:1 na całej skali

•	CMRR - Współczynnik tłumienia sygnału wspólnego

•	60dB lub więcej dla DC do 60Hz (Rs=1kOhm)

DCA - prąd stały

Zakres [A]	Rozdzielczość [A]	Dokładność [%]	Dokładność [cyfr]	Spadek U [V/A]	Bezpiecznik [V]	Bezpiecznik [A]
500u	0,1u	0,2	4	150	1000	1
5000u	1u	0,2	4	150	1000	1
50m	0,01m	0,2	4	3,3	1000	1
500m	0,1m	0,2	4	3,3	1000	1
5	0,001	0,2	4	0,03	1000	15
10	0,01	0,2	4	0,03	1000	15

•	10A pomiar ciągły, 20A przez 30 s z 5-minutowymi przerwami na chłodzenie

ACA - prąd przemienny

Zakres [A]	Rozdzielczość [A]	Dokładność [%]	Dokładność [cyfr]	Częstotliwość min. [Hz]	Częstotliwość max. [Hz]	Spadek U [V/A]	Bezpiecznik [V]	Bezpiecznik [A]
500u	0,1u	0,6	3	50	60	150	1000	1
5000u	1u	0,6	3	50	60	150	1000	1
50m	0,01m	0,6	3	50	60	3,3	1000	1
500m	0,1m	1,0	3	50	60	3,3	1000	1
5	0,001	0,6	3	50	60	0,03	1000	15
10	0,01	0,6	3	50	60	0,03	1000	15
500u	0,1u	0,8	4	40	1k	150	1000	1
5000u	1u	0,8	4	40	1k	150	1000	1
50m	0,01m	0,8	4	40	1k	3,3	1000	1
500m	0,1m	1,0	4	40	1k	3,3	1000	1
5	0,001	0,8	4	40	1k	0,03	1000	15
10	0,01	0,8	4	40	1k	0,03	1000	15

•	Współczynnik szczytu:

•	CF<6:1 w połowie skali

•	CF<3:1 na całej skali

•	10A pomiar ciągły, 20A przez 30 s z 5-minutowymi przerwami na chłodzenie

Rezystancja

Zakres [Ω]	Rozdzielczość [Ω]	Dokładność [%]	Dokładność [cyfr]	Napięcie rozwartego obwodu [V]	Zabezpieczenie DCpeak [V]	Zabezpieczenie ACrms [V]
50	0,01	0,2	6	3	1450	1050
500	0,1	0,1	3	3	1450	1050
5k	0,001k	0,1	2	1,3	1450	1050
50k	0,01k	0,1	2	1,3	1450	1050
500k	0,1k	0,1	2	1,3	1450	1050
5M	0,001M	0,4	3	1,3	1450	1050
50M	0,01M	1,5	5	1,3	1450	1050

Pojemność

Zakres [F]	Rozdzielczość [F]	Dokładność [%]	Dokładność [cyfr]	Zabezpieczenie DCpeak [V]	Zabezpieczenie ACrms [V]
50n	0,01n	0,8	3	1450	1050
500n	0,1n	0,8	3	1450	1050
5u	0,001u	1,0	3	1450	1050
50u	0,01u	2,0	3	1450	1050
500u	0,1u	3,5	5	1450	1050
9999u	1u	5,0	5	1450	1050

•	Dokładność dla kondensatorów warstwowych lub lepszych

Częstotliwość

Zakres [Hz]	Dokładność	Czułość	Funkcja
6-125k	0,01%+2c	300mV	mV
6-125k	0,01%+2c	2V	5V
6-20k	0,01%+2c	20V	50V
6-1k	0,01%+2c	80V	500V
6-1k	0,01%+2c	300V	1000V
6-125k	0,01%+2c	300mV	R, C, dioda
6-125k	0,01%+2c	10% zakresu	uA, mA, A

Temperatura

Wartość min [°C]	Wartość max [°C]	Dokładność [%]	Dokładność [cyfr]	Zabezpieczenia DCpeak [V]	Zabezpieczenie DC-ACrms [V]
-50	1000	0,3	3	1450	1050

•	Podane dokładności nie uwzględniają dokładności sond

Test diod

Napięcie rozwartego obwodu (DC)	Prąd pomiarowy	Zakres	Rozdzielczość	Dokładność
<3,5VDC	0,8mA	2V	0,001V	1,0%+1c

•	Zabezpieczenie wejścia pomiarowego

•	przeciążeniowe 1450Vpeak/1050Vrms

Producent

•

Brymen

Kraj pochodzenia

•

Tajwan

Dystrybutor

•	http://www.biall.com.pl

Zgodność z normami

•	Kat. IV 600V AC/DC

•	Kat. III 1000V AC/DC

•	CSA C22.2 nr 61010-1-92

•	UL3111-1 (1994)

•	PN-EN61010-1 (druga edycja)

Kompatybilność elektromagnetyczna

•	PN-EN61326

•	PN-EN55011

•	PN-EN50082-1

•	PN-EN61000-4-3

•	PN-EN61000-4-2

Certyfikaty

•	Oznakowanie CE (bezpieczeństwo i/lub EMC)

•	89/336/EEC

•	CENELEC 73/23/EEC

•	Podlega dyrektywie WEEE 2002/96/EC (Utylizacja)

Ochrona przeciwprzepięciowa

•	6,5kV (1,2/50μs SURGE)

DANE OGÓLNE

Wyświetlacz

•	Wyświetlacz LCD

•	3 4/5 cyfry, maksymalne wskazanie 5000

•	Próbkowanie:

•

5 razy/s

•	Wskaźnik analogowy - Bargraf

•	Liczba segmentów

•

52

•	Próbkowanie

•

60 razy/s

•	Podświetlenie wyświetlacza / skali

Zasilanie

Bateryjne

•	bateria 9V (006P, IEC6F22, NEDA1604)

•	Sygnalizacja wyczerpania baterii

•	poniżej napięcia ok. 7V

Automatyczne wyłączenie zasilania

•	po 17 min. bezczynności

Warunki pracy:

•	0°C÷45°C; wilgotność względna RH<80% do temp.31°C spadająca liniowo do 50% dla temp.45°C

Warunki przechowywania:

•	-20°C÷60°C, wilgotność względna RH<80%

Maksymalna wysokość pracy:

•	2000m n.p.m.

Stopień zanieczyszcz. środow. naturalnego

•

2

Wymiary i masa

Wys. (Dł.) [mm]	Szer. [mm]	Głęb. [mm]	Masa [g]
198	97	55	430g

Wyposażenie standardowe

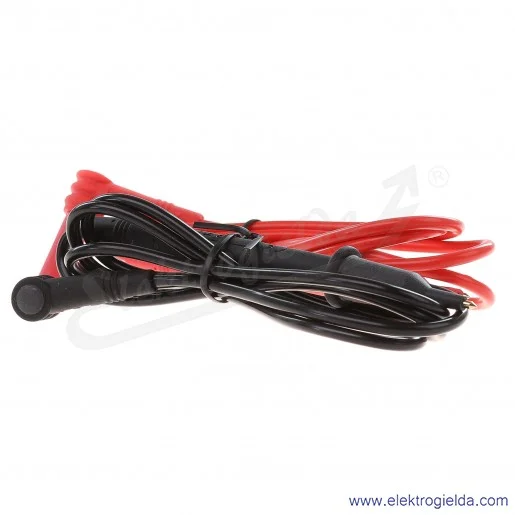

•	Przewody pomiarowe (para)

•	Sonda typu K do pomiaru temperatury

•	Holster ochronny

•	Komplet baterii

•	Instrukcja obsługi
